### 多模态视觉理解
#### 1.课程内容
1.学习使用机器人的视觉理解功能
2.学习新出现的关键源码

#### 2.准备工作
#### 2.1 内容说明
直接打开终端，输入本节课程提及的指令即可。
📝 示例使用multimodel : "qwen-vl-max-2025-04-08"
国际版用户使用model："qwen/qwen2.5-vl-72b-instruct:free","qwen-vl-latest"
⚠️ 同样的测试指令，大模型回复的内容不会完全相同，和教程中截图会略有差异，如果需要增强或减弱大模型回复的多样性，参考【AI大模型基础知识】-【5.配置AI大模型】课程中配置决策层大模型参数部分。
### 3. 运行案例
#### 3.1 启动程序

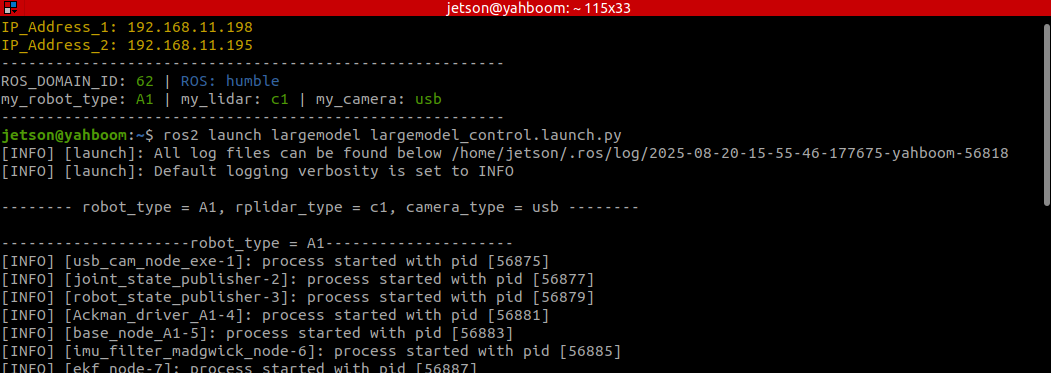

打开终端输入命令：

```
ros2 launch largemodel largemodel_control.launch.py
```

![](/media/202512/f167ba0a27c745e4b4671c5feebf95867361.png)

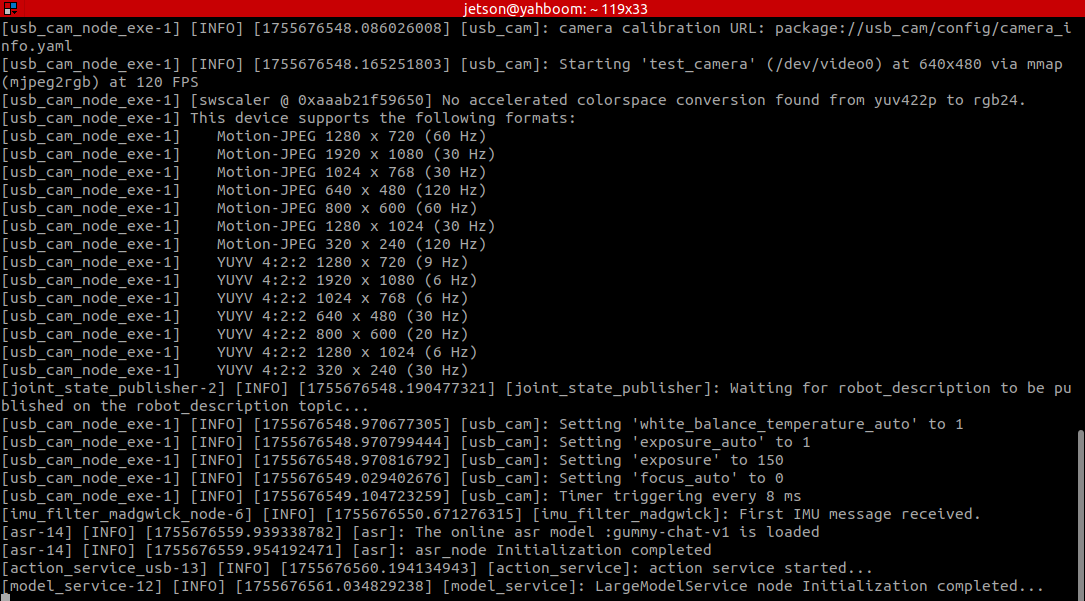

初始化完成后会显示如下内容，

![](/media/202512/4301147f1cf4441ba0785519fc0b97f85240.png)

### 3.2 测试案例
这里给出两条参考的测试案例，你们可自行编撰自己的测试指令

**帮我看看你面前都有什么物品，并说一说这些物品都有什么作用
请你看看面前有没有蓝色方块和一包纸巾，有的话你就点点头，没有的话你就摇摇头**

**3.2.1 案例1**
首先使用"你好小亚"唤醒机器人，机器人回应："我在，请吩咐"，机器人应答后蜂鸣器短暂（beep—）响后，用户可以进行讲话，机器人会进行动态声音检测，如果有声音活动则打印1,无声音活动会打印-,当说话结束后会进行尾音检测，静音超过450ms则停止录音。

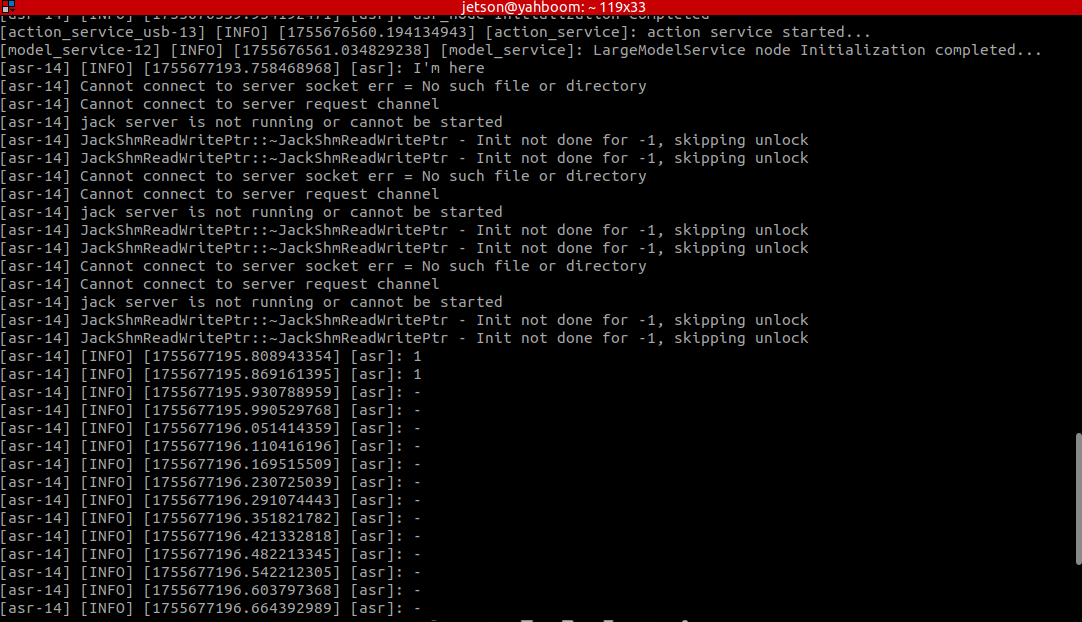

动态声音检测（VAD）如下图所示：

![](/media/202512/2be07dfb87a04005b5b70aacb155dd4c1852.png)

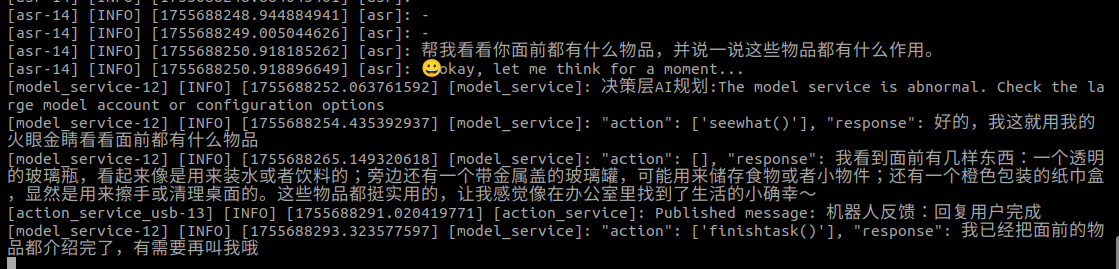

机器人会先与用户进行对方回复用户，然后按照指令动作，同时终端打印信息如下：

![](/media/202512/6539935d7b504967bb4c06d7adfce2a39603.png)

![](/media/202512/5e20ced8110e4724938e059343b6e0af8305.png)

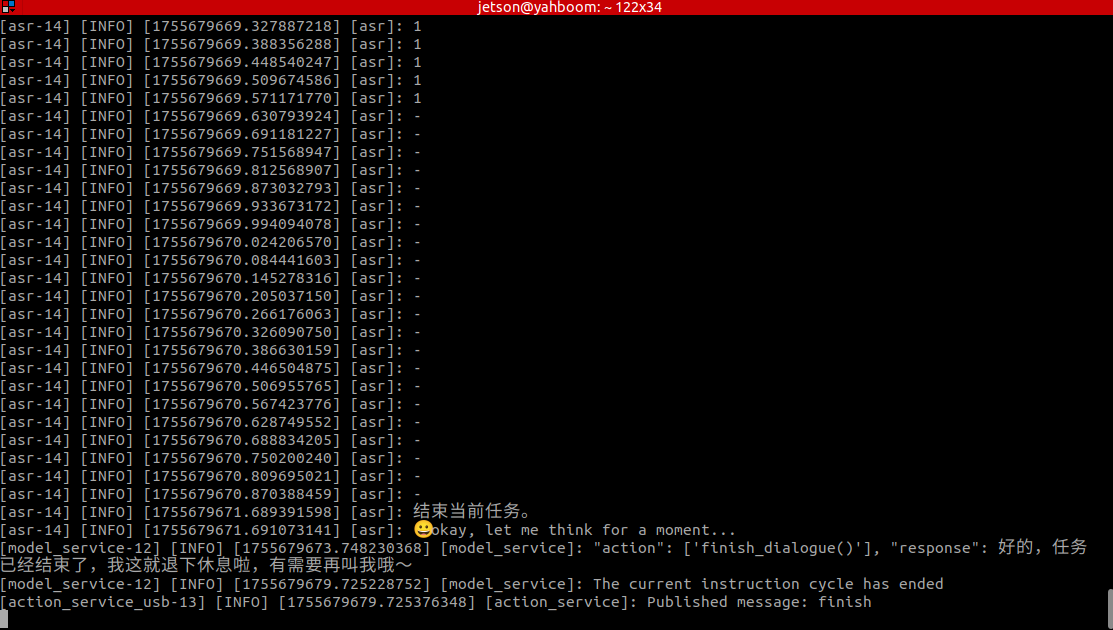

动作列表中有**finishtask()**，证明执行层大模型判定机器人已经完成了用户指令，进入**等待状态**，此时可以再此唤醒小亚，结束当前任务：

![](/media/202512/baf5992accec46c08353380535b9e11e4760.png)
### 4.源码解析
源码位于：
jetson orin nano 主机：

```
#NUWA相机用户
/home/jetson/yahboomcar_ros2_ws/yahboomcar_ws/src/largemodel/largemodel/action_service_nuwa.py
```
**action_service.py程序**
在CustomActionServer类的**init_ros_comunication**方法中，创建了seewhat_handle的话题发布者，用于发布视觉处理信号

```
#创建发布者，发布 seewhat_handle 话题
self.seewhat_handle_pub = self.create_publisher(String, 'seewhat_handle', 1)
```
nuwa深度相机，action_service_nuwa.py
创建了/ascamera_hp60c/camera_publisher/rgb0/image的话题订阅者，用于接收深度相机的彩色画面

```
#图像话题订阅者
self.subscription = self.create_subscription(
    Image, self.image_topic, self.image_callback, 1
)
```
image_callback回调函数会不断订阅深度相机的彩色画面，

当动作服务器调用**seewhat**方法时，会向seewhat_handle话题发布信号，通知模型服务器model_service节点向多模态大模型上传一张图像

```
def seewhat(self):
    self.save_single_image()
    msg = String(data="seewhat")
    self.seewhat_handle_pub.publish(
        msg
    )  # 归一化，发布seewhat话题，由model_service调用大模型
```

此时会调用save_single_image方法保存一张image.png图像文件，

图像保存路径：
/home/jetson/yahboomcar_ros2_ws/yahboomcar_ws/install/largemodel/share/largemodel/resources_file/image.png
**model_service.py程序**
在LargeModelService类的**init_ros_comunication**方法中

创建了seewhat_handle的话题订阅者，用于接收视觉处理信号
**#创建seehat订阅者
self.seewhat_sub = self.create_subscription(String,'seewhat_handle', self.seewhat_callback,1)**
seewhat_callback回调函数接收到视觉处理信号时，会调用**dual_large_model_mode**方法，再调用**instruction_process**方法请求推理，将一张深度相机的图像上传至多模态大模型。

```
def seewhat_callback(self, msg):
    if msg.data == "seewhat":
        if (
            self.regional_setting == "China"
        ):  # 在线模型推理方式：决策层推理+执行层监督 / Online model inference method: Decision layer reasoning + Execution layer supervision
            self.dual_large_model_mode(type="image")
        else:
            self.dual_large_model_international_model(type="image")

def instruction_process(self, prompt, type, conversation_id=None):
    """
    根据输入信息的类型（文字/图片），构建不同的请求体进行推理，并返回结果）
    Based on the type of input information (text/image), construct different request bodies for inference and return the result.
    """
    json_str = None
    prompt_seewhat = self.prompt_dict[self.language].get("prompt_2")
    if self.regional_setting == "China":  # 国内版
        if type == "text":
            raw_content = self.model_client.multimodalinfer(prompt)
        elif type == "image":
            raw_content = self.model_client.multimodalinfer(
                prompt_seewhat, image_path=self.image_save_path
            )
        json_str = self.extract_json_content(raw_content)
    elif self.regional_setting == "international":  # 国际版
        if type == "text":
            result = self.model_client.TaskExecution(
                input=prompt,
                map_mapping=self.map_mapping,
                language=self.language_dict[self.language],
                conversation_id=conversation_id,
            )
            if result[0]:
                json_str = self.extract_json_content(result[1])
                self.conversation_id = result[2]
            else:
                self.get_logger().info(f"ERROR:{result[1]}")
        elif type == "image":
            result = self.model_client.TaskExecution(
                input=prompt_seewhat,
                map_mapping=self.map_mapping,
                language=self.language_dict[self.language],
                image_path=self.image_save_path,
                conversation_id=conversation_id,
            )
            if result[0]:
                json_str = self.extract_json_content(result[1])
                self.conversation_id = result[2]
            else:
                self.get_logger().info(f"ERROR:{result[1]}")
```
