# 自动驾驶结合AI智能体应用

## 1.课程内容

**注意：这个程序是在沙盘地图上运行的，个人地图需要自行调整程序。**

该教程使用的是路标模型和车道线识别模型，主要功能实现是自动驾驶路标检测+路网导航+多模态大模型进行智能的控制。

## 2.课程前提

*   学习完《路网规划》章节教程，保存好路网导航地图以及小车运行轨迹的路网图

*   学习完《AI大模型基础知识》章节教程，配置好大模型的api_key、app_id

*   获取小车需要到达点的位姿数据数据存放到大模型的map_mapping.yaml文件

*   修改成路网导航通信模式

## 3.配置文件路径

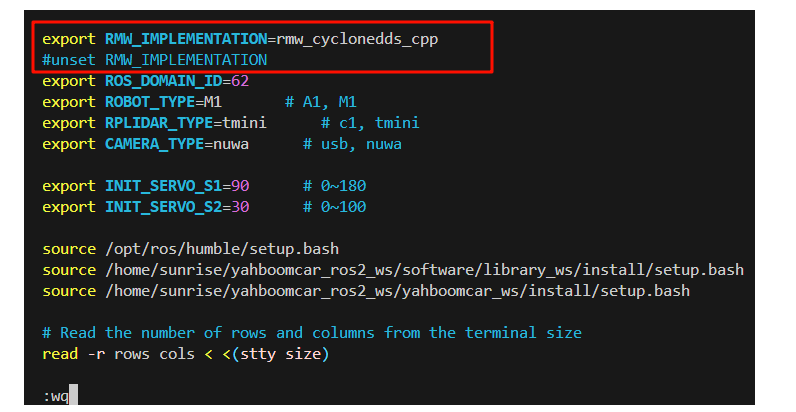

*   路网导航通信模式
打开~/.bashrc，将此行取消注释，改成如图，（学习完路网规划功能后，请将此注释还原，以免影响前面的案例）
vim ~/.bashrc
:wq #保存退出
source ~/.bashrc #更新环境

![](/media/202512/36cdb22d3a6b4e04bcf53ffa4e825dbc4336.png)

*   路网导航地图以及路网图
```
~/map
```

图中是保存好的地图和路网图，map.geojson文件就是小车运行轨迹的路网图

![](/media/202512/076b55d8500c45ebb712e747637048342025.png)
配置AI大模型参数

```
~/yahboomcar_ros2_ws/yahboomcar_ws/src/largemodel/config/large_model_interface.yaml
```
```
~/yahboomcar_ros2_ws/yahboomcar_ws/src/largemodel/config/yahboom.yaml
```

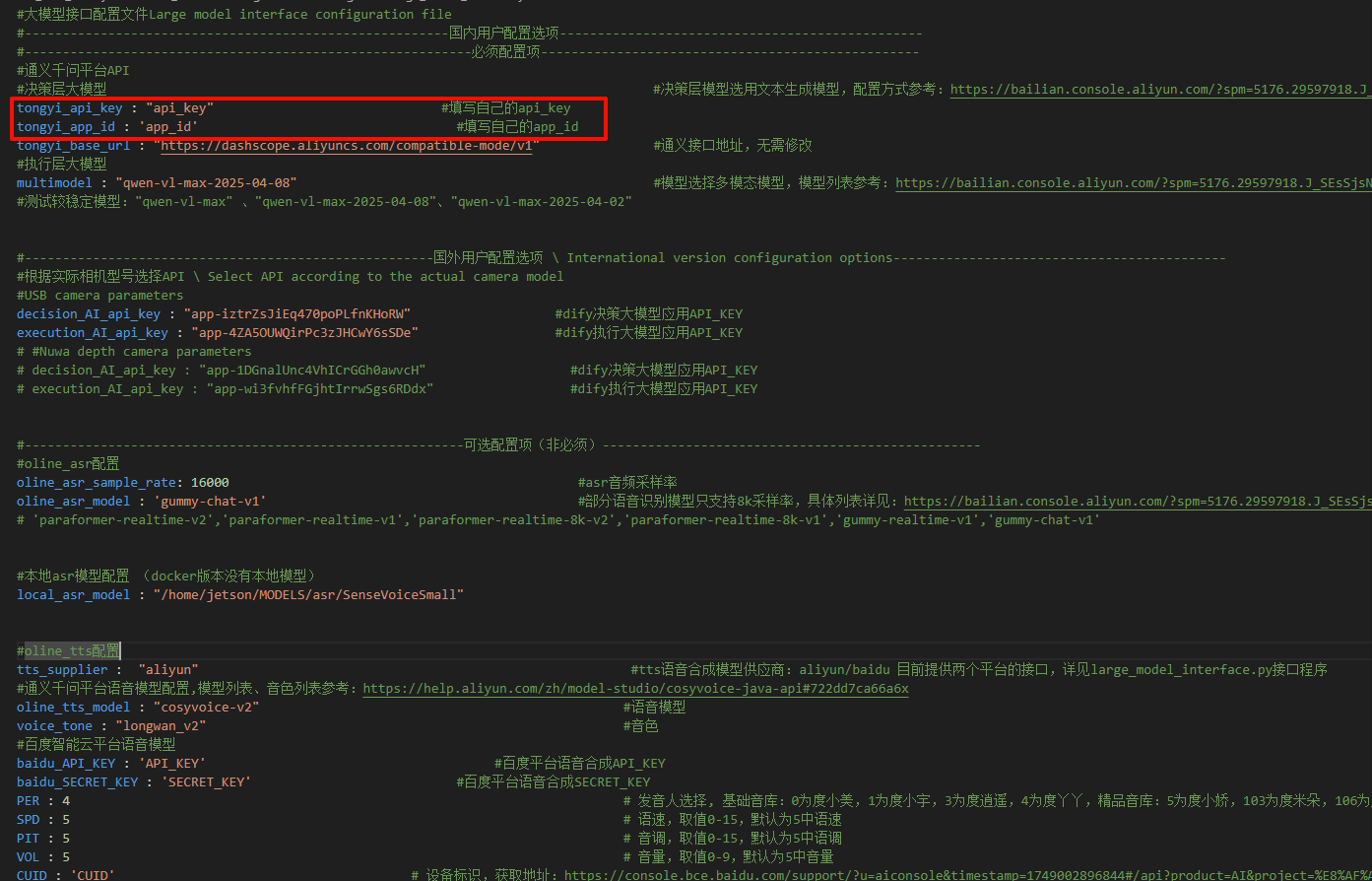

large_model_interface.yaml：
主要配置该yaml的tongyi_api_key、tongyi_app_id，配置完之后需要重新编译运行。不知道如何获取api的去看AI大模型基础知识章节的《配置AI大模型》。

![](/media/202512/288825a54dd94251a4b86bc04ff2cde16143.png)

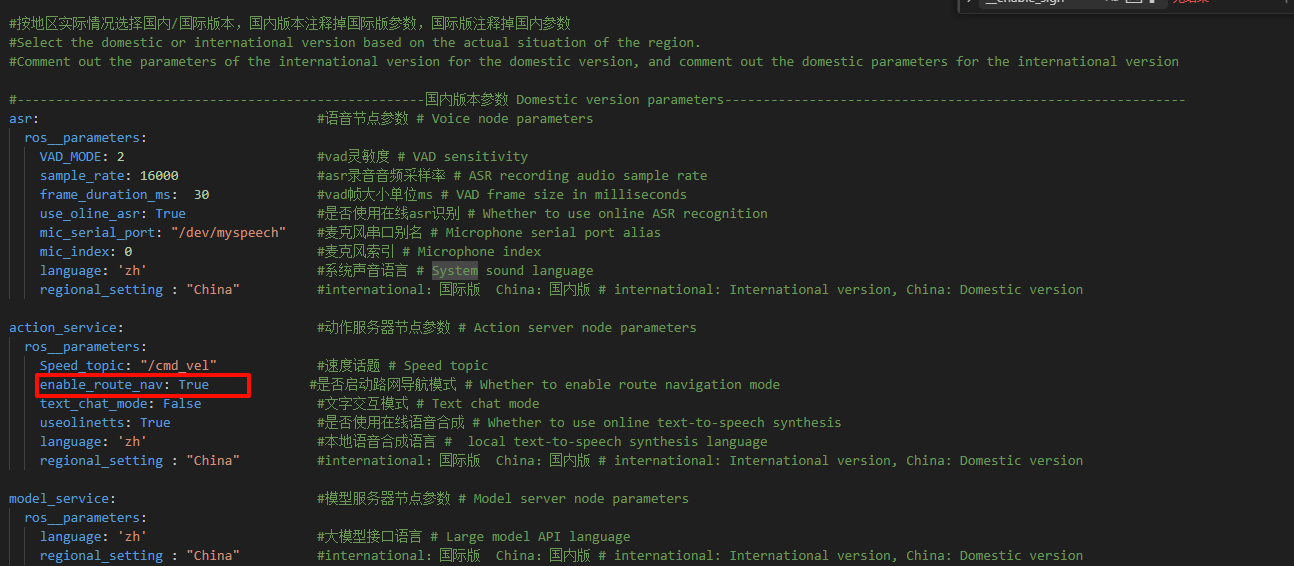

**yahboom.yaml：**
主要需要将enable_route_nav修改成True，这样大模型才会去调用路网导航。

![](/media/202512/09c4e540e6e84f1fb0523718ea40bd507363.png)

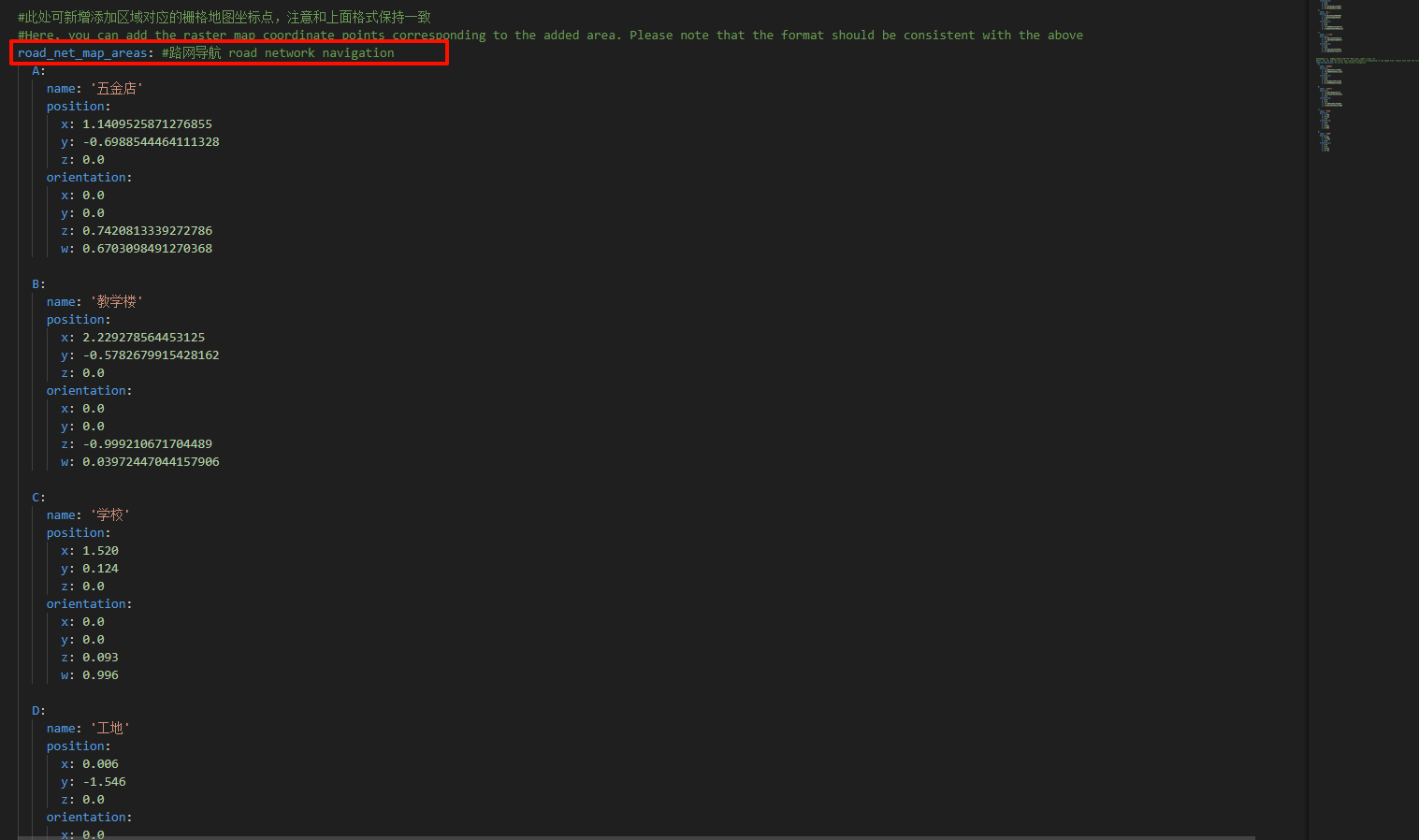

*   配置需要到达点的位姿

```
~/yahboomcar_ros2_ws/yahboomcar_ws/src/largemodel/config/map_mapping.yaml
```
这里要在路网导航下面新加，因为这个课程使用的是路网导航。

![](/media/202512/6b3b704169464e7aae160e5917cbabbe3872.png)

不知道如何获取某点的位姿的可以先去看路网规划导航中的《路网规划结合沙盘地图案例》。
上述修改完yaml文件之后都需要重新编译之后再运行程序。

```
cd ~/yahboomcar_ros2_ws/yahboomcar_ws
```
```
colcon build --packages-select largemodel
```

## 4.运行案例

### 4.1 启动程序

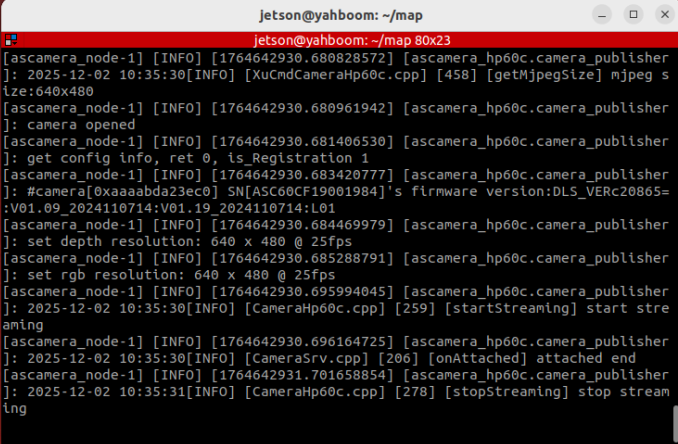

```启动大模型+底盘+相机
ros2 launch largemodel largemodel_control.launch.py
```

![](/media/202512/eefa97c0d4264d52a8b9e6d8b7d320159432.png)

```
bringup_ros2kilted
```

```
exec_ros2kilted
```

```

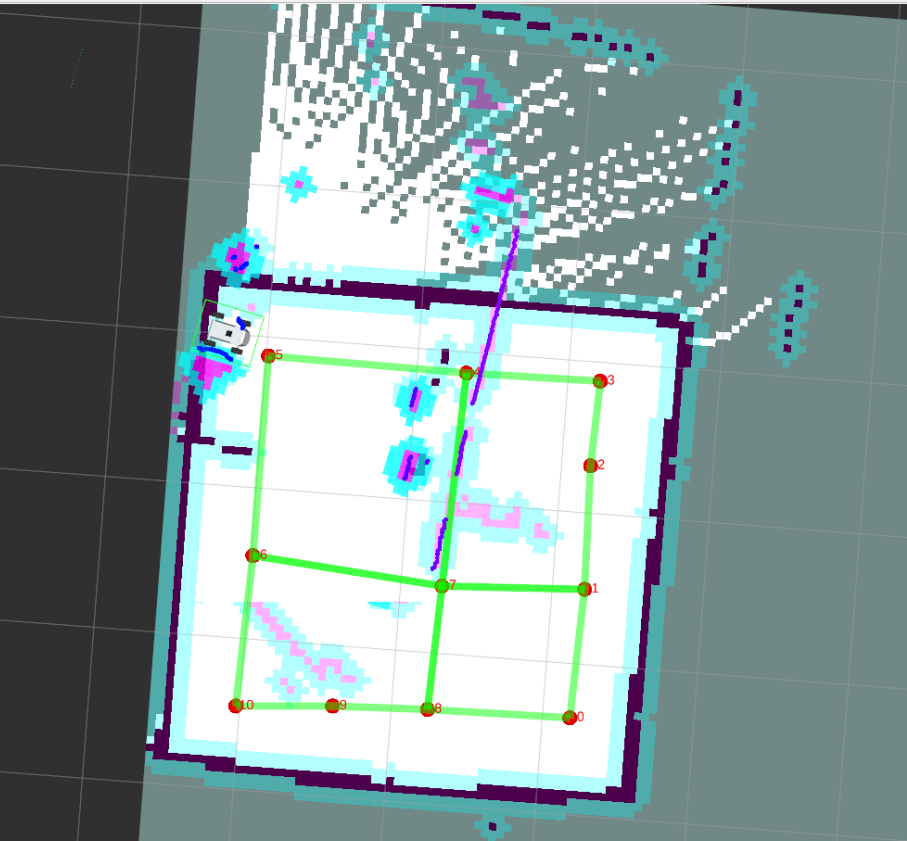

ros2 launch road_net_route roadnet_nav2.launch.py
```

![](/media/202512/b43fb74d29f64a03b6b4a43c8774e67a5222.png)

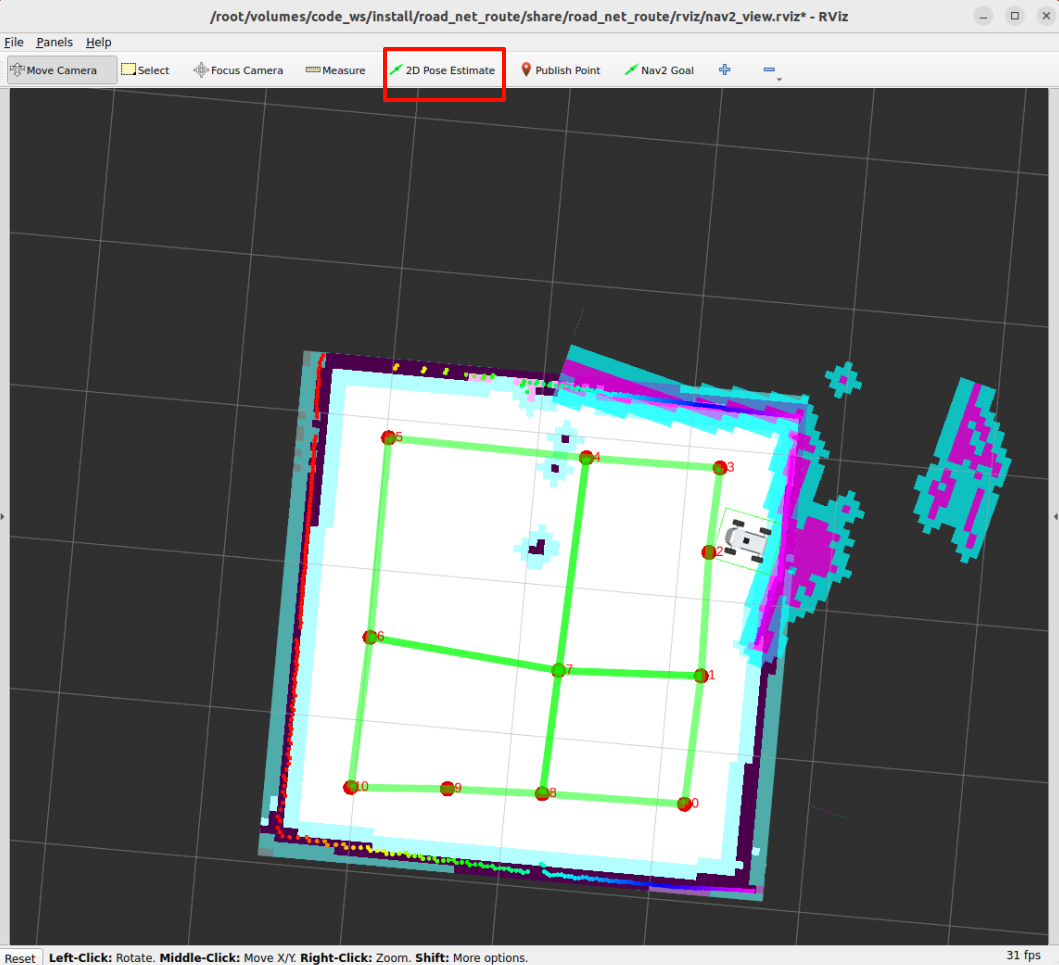

刚进去会出现点云和地图没有重合，需要使用2D Pose Estimate给小车重新定位

![](/media/202512/9f19cd0cf96046bdb9cab25ed59c14ff1943.png)

*   启动yolo路标识别
```
ros2 launch auto_drive auto_drive.launch.py
```

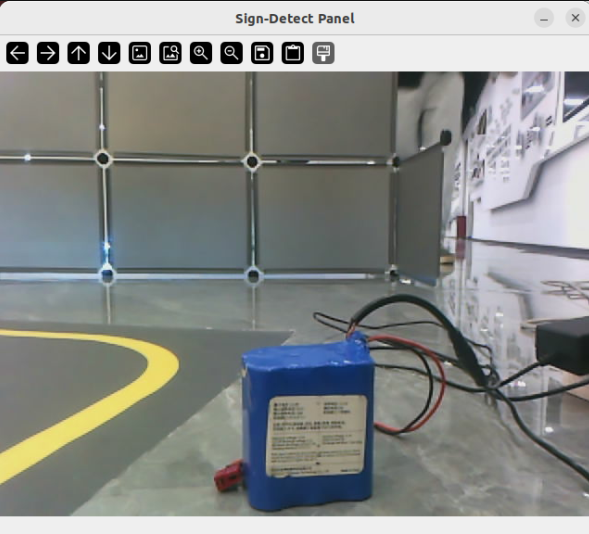

成功之后会出现可视化界面

![](/media/202512/7472f2321a0a4527a487e408e18f5eab4618.png)

### 4.2 测试案例

这里给出参考的测试案例，用户可自行编撰自己的对话指令

*   导航去工地途中遵守交通规则

#### 4.2.1 案例1

首先使用"你好小亚"唤醒机器人，机器人回应："我在，请吩咐"，机器人应答后蜂鸣器短暂（beep—）响后，用户可以进行讲话，机器人会进行动态声音检测，如果有声音活动则打印1,无声音活动会打印-,当说话结束后会进行尾音检测，静音超过450ms则停止录音。

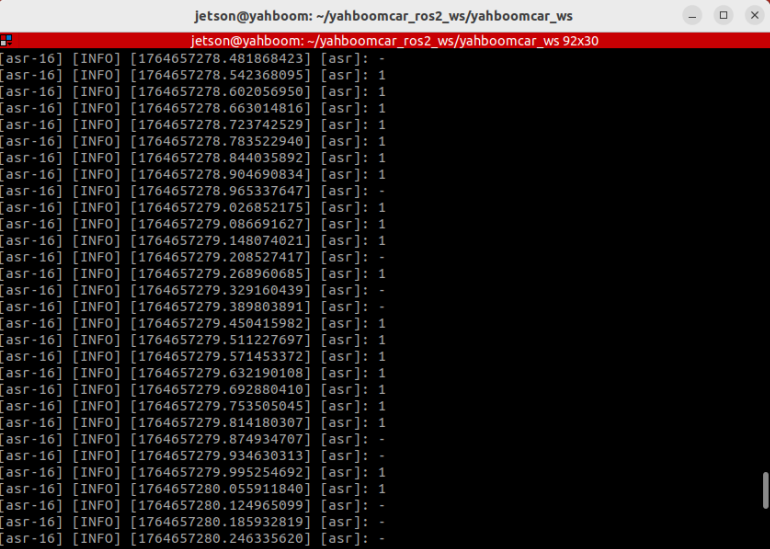

动态声音检测（VAD）如下图所示：

![](/media/202512/deb703d370bb4aec95a08c9d2538076e9367.png)

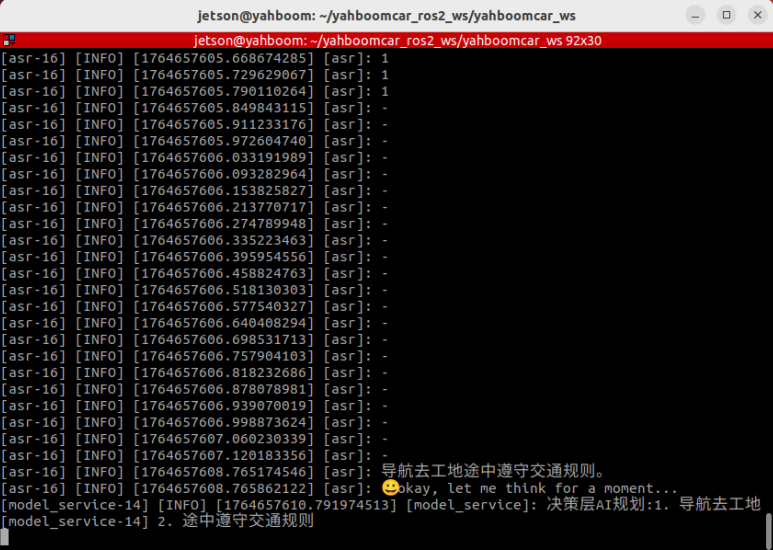

机器人会先识别用户说的话，然后按照指令决策动作，同时终端打印信息如下：

![](/media/202512/f313ec0c7211439aa3c46145c7fa59021011.png)

决策层大模型输出规划出的任务步骤：

![image-20251202143708299](/media/202512/745b82d3ea914d45b0556eae73f1fbfb1790.png)

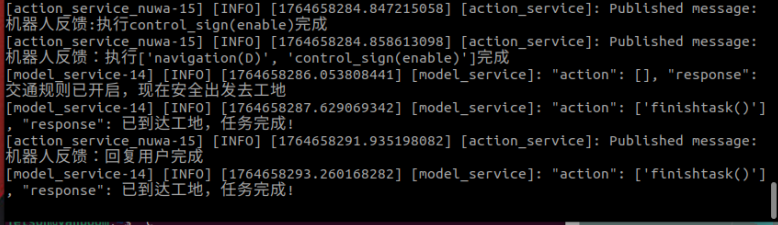

之后执行层大模型会按照该任务步骤执行：

![image-20251202145233256](/media/202512/47e2075db2e046f98f5a10c780851a572595.png)

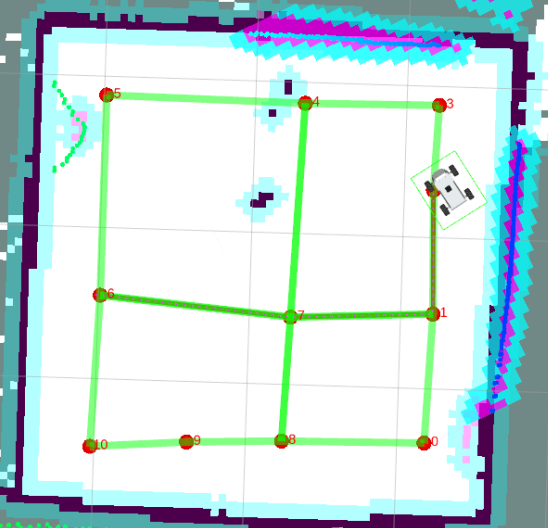

同时可以看到路网导航界面会出现小车导航到工地点位的网状路线

![1764647564998_F9847518-69E6-4b4d-B4AA-7A72E23DAA6A](/media/202512/a66c847f7e074e7b966606881db9ee428129.png)

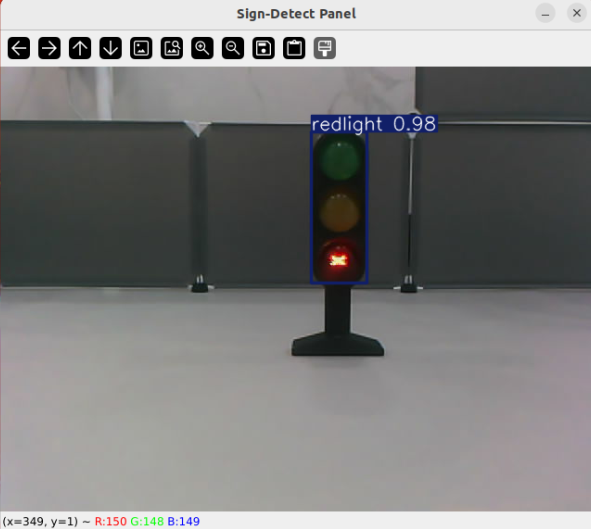

如果我们在导航的中途将红灯打开，小车会直接停下来等待绿灯亮起才会重新导航

![image-20251202120415071](/media/202512/1d4be78e7eeb4aff8ae658b8707448656503.png)

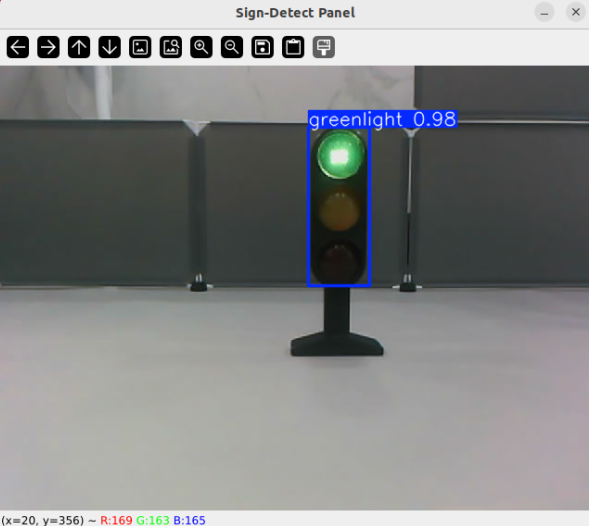

当绿灯亮起的时候小车会继续导航。**注意红绿灯放置的位置不要离小车的网址线靠的太近，如果靠的太近会被人为是障碍物影响导航**

![](/media/202512/75bfd54e21d3413491d4578a14a85d163667.png)

## 5.源码解析

### 5.1 大模型源码路径

```
~/yahboomcar_ros2_ws/yahboomcar_ws/src/largemodel/largemodel/action_service_nuwa.py
```

**action_service_nuwa.py：**

主要功能包括：

*   提供动作服务器处理导航和机器人控制命令

*   集成语音识别和语音合成

*   实现路网导航和常规导航的切换

*   处理大语言模型交互

其中支持两种导航模式，**常规导航**：基于单点目标的标准导航模式；**路网导航**：基于预定义路网路径的导航模式，如果要结合自动驾驶需要把路网导航的enable\_route\_nav: True 打开。

**导航流程**:

*   接收导航请求

*   根据当前模式（路网/常规）选择导航策略

*   执行导航动作

*   提供反馈和结果

```
# 在 init_param_config 方法中
self.declare_parameter("enable_route_nav", False)
self.enable_route_nav = self.get_parameter("enable_route_nav").get_parameter_value().bool_value
```

**导航模式切换：**

```
def handle_navigation_request(self, destination):
    """处理导航请求"""
    if self.enable_route_nav:
        # 路网导航模式
        if destination in self.route_network:
            self.follow_route(self.route_network[destination])
        else:
            self.get_logger().warn(f"No route found for destination: {destination}")
    else:
        # 常规导航模式
        self.navigate_to_waypoint(destination)

```

### 5.2 路网导航源码路径

```
~/ros2_kilted/volumes/code_ws/src/road_net_route/launch/roadnet_nav2.launch.py
```

**roadnet_nav2.launch.py：**

launch文件里面会直接调用，/root/map 路径下保存好的文件，如果是其他的命名可以修改这里的名称之后重新编译运行

```
declare_map_yaml_cmd = DeclareLaunchArgument(
        'map',
        default_value='/root/map/map.yaml',
    )
    declare_pose_map_cmd = DeclareLaunchArgument(
        'pose_map',
        default_value='/root/map/map',
    )
    declare_roadnet_file_cmd = DeclareLaunchArgument(
        'roadnet_file',
        default_value='/root/map/map.geojson',
            description=".geojson格式路网文件路径",
    )
```

导航使用到的参数文件，

```
declare_params_file_cmd = DeclareLaunchArgument(
        'params_file',
        default_value=os.path.join(get_package_share_directory('road_net_route'), 'config', 'nav2_kilted.yaml'),
        description='Full path to the ROS2 parameters file to use for all launched nodes',
    )
```

可以自行到这个路径下打开nav2_kilted.yaml文件修改部分导航参数，正常不需要修改出厂的参数大部分是调整好的参数

```
~/ros2_kilted/volumes/code_ws/src/road_net_route/config/nav2_kilted.yaml
```

### 5.3 yolo识别源码
```
~/yahboomcar_ros2_ws/yahboomcar_ws/src/auto_drive/launch/auto_drive.launch.py
```

**auto_drive.launch.py：**

调用的yolo识别路标让小车做对应的动作，因为是路网导航的基础下右转和停车这两个路标会失效，因为这两个路标会影响路网导航。

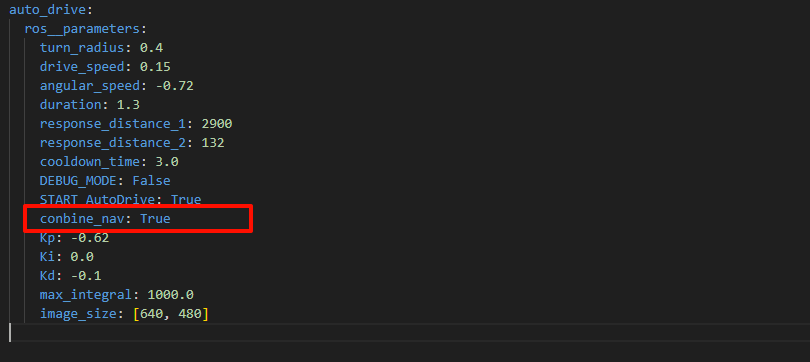

需要注意的是需要将yaml文件里面的路网导航使能打开。

```
~/yahboomcar_ros2_ws/yahboomcar_ws/src/auto_drive/config/auto_drive_node.yaml
```
![](/media/202512/36996a7c91b546408e1d8a9ea128600a7000.png)
