# 启动识别

## 1. 课程内容

**注意：这个程序是在沙盘地图上运行的，个人地图需要自行调整程序，这个课程是调试小车识别每个路标的置信度，默认不需要修改**

基础：启动自动驾驶程序，观察路标识别结果。

## 2.测试前准备

*   调整测试参数

参数路径：`~/yahboomcar_ros2_ws/yahboomcar_ws/src/auto_drive/config/yolo_param.yaml`

```
#路标检测推理参数
sign_detection:
  model_path: '/home/jetson/yahboomcar_ros2_ws/yahboomcar_ws/src/auto_drive/tools/sign_model.engine'
  conf: 0.92         #设置检测的最小置信度阈值。 将忽略置信度低于此阈值的检测到的对象。 调整此值有助于减少误报。
  iou: 0.7        #用于非极大值抑制 (NMS) 的重叠阈值。较低的值会通过消除重叠的框来减少检测结果
  rect: True      #如果启用，则对图像较短的一边进行最小填充，直到可以被步长整除，以提高推理速度。
  half: True      #如果启用，则使用半精度推理，可以加快在支持的 GPU 上的模型推理速度，同时对准确性的影响极小。
  device: "cuda:0"         #推理设备
  batch : 50            #批处理大小,更大的批处理大小可以提供更高的吞吐量，从而缩短推理所需的总时间。
  max_det : 2           #最多检测的物体数
  augment : False        #启用测试时增强 (TTA) 进行预测，可能会提高检测的鲁棒性，但会降低推理速度。
  verbose : False         #是否在终端输出推理的详细信息。
  classes : [0, 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13]

line_detection:
#车道线检测推理参数
  model_path: '/home/jetson/yahboomcar_ros2_ws/yahboomcar_ws/src/auto_drive/tools/lane_V6.engine'
  conf: 0.5     #设置检测的最小置信度阈值。 将忽略置信度低于此阈值的检测到的对象。 调整此值有助于减少误报。
  iou: 0.6      #用于非极大值抑制 (NMS) 的重叠阈值。较低的值会通过消除重叠的框来减少检测结果
  rect: True    #如果启用，则对图像较短的一边进行最小填充，直到可以被步长整除，以提高推理速度。
  half: True    #如果启用，则使用半精度推理，可以加快在支持的 GPU 上的模型推理速度，同时对准确性的影响极小。
  device: "cuda:0"        #推理设备
  batch : 50     #批处理大小,更大的批处理大小可以提供更高的吞吐量，从而缩短推理所需的总时间。
  max_det : 4     #最多检测的物体数
  augment : False      #启用测试时增强 (TTA) 进行预测，可能会提高检测的鲁棒性，但会降低推理速度。
  verbose : False      #是否在终端输出推理的详细信息。
```

对于路标检测正常调试只需要更改两个参数，分别是conf: 0.92 最小置信度阈值，这个表示看到这个物体相似度高于0.92才会框选。max_det : 2 最多检测的物体数，同一时间能同时检测多少对象。其他得参数要详细了解可以去看注释。

参数修改完之后重新编译，下次运行就会使用修改后的参数，

```
cd ~/yahboomcar_ros2_ws/yahboomcar_ws/
```
```
colcon build --packages-select auto_drive
```

准备好路标
直行、右转、鸣笛、人行道

![](/media/202512/86c1666a354b466bb035b8808d8cbc635333.png)
限速、停止、学校、停车场B

![](/media/202512/12e8405313a84a13ae3962bc3eec42452185.png)

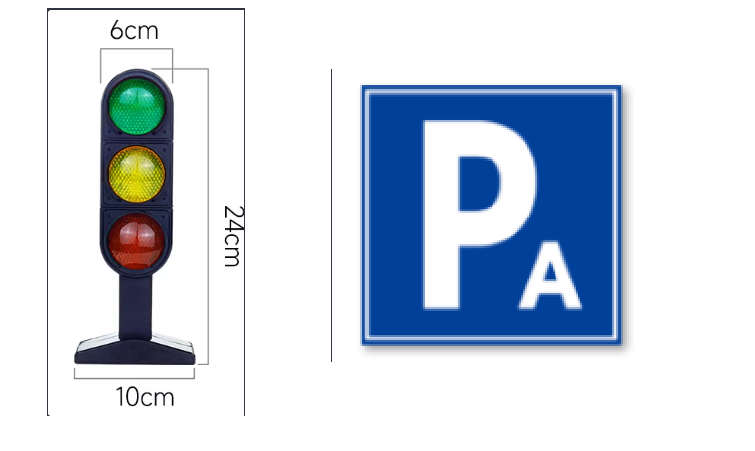

红绿灯、停车场A

![](/media/202512/0c8a54ff5b274f79942cbed1caaca0c75580.png)

## 3.运行案例程序

自动驾驶源码路径：`~/yahboomcar_ros2_ws/yahboomcar_ws/src/auto_drive/auto_drive/yolo_detect.py`
启动相机节点

```
ros2 launch ascamera hp60c.launch.py
```
启动车道线居中

```

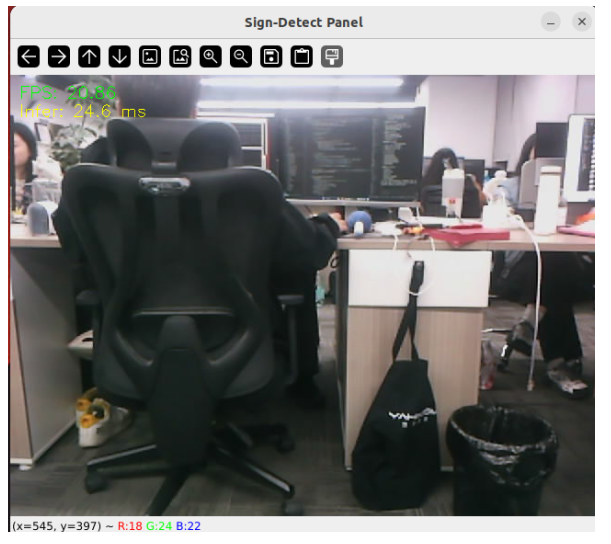

ros2 run auto_drive yolo_detect
```

![](/media/202512/5af24373de8c491b8aa70a7c949b83421915.png)

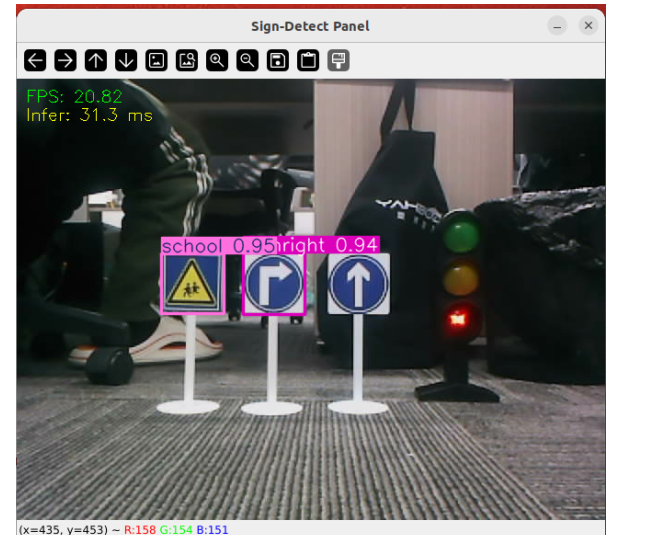

将路标放到画面中间会识别出正确的路标名称,max_det : 2同一时间只识别两个路标，自动驾驶过程中可能出现误识别情况，建议修改成max_det : 2。

![](/media/202512/8a0927dab338427897191e8e07a209f16780.png)

max_det : 4 同一时间识别四个路标

![](/media/202512/7c0edc50795f40b68903e9bc236adc8e7217.png)

保证道路上路标都能识别了，靠近一点识别率会更好，可以进行下一步调试。

## 4.源码解析
### 4.1、yolo_detect.py
程序源码路径：

```
~/yahboomcar_ros2_ws/yahboomcar_ws/src/auto_drive/auto_drive/yolo_detect.py
```

**控制流程 (Control Flow)**

1.  **图像回调** (image_callback):

    *   将ROS图像消息转换为OpenCV格式

    *   将图像放入处理队列

2.  **标志检测处理** (handle_sign):

    *   从队列中获取图像帧

    *   使用YOLO模型进行目标检测

    *   处理检测结果：

        *   过滤忽略的标志（如"turnright_ground", "sidewalk_ground"）

        *   发布检测到的标志信息

        *   在调试模式下显示FPS和推理时间

        *   实时显示检测结果

主线程负责接收图像，工作线程负责处理图像和检测任务，通过队列进行线程间通信。

```
def handle_sign(self):
        '''处理图像中的道路标识检测结果'''
        while True:
            try:
                frame = self.sign_detect.image_queue.get(timeout=0.01)
            except queue.Empty:
                continue
            infer_start = time.time()
            results=self.sign_detect.get_infer_result(frame,True)
            for res in results:
                if res.boxes is not None:
                    annotated_frame = res.plot()
                    boxes = res.boxes
                    for i in range(len(boxes)):
                        box_coords = boxes.xyxy[i].tolist()# 获取边界框坐标 (xyxy格式: xmin, ymin, xmax, ymax)
                        class_name = res.names[int(boxes.cls[i].item())]# 获取物体名称
                        confidence = boxes.conf[i].item()# 获取置信度

# 检查是否为需要忽略的标志
                        if class_name in self.ignored_signs:
                            # rospy.loginfo(f"Ignoring sign: {class_name}")
                            continue  # 跳过忽略的标志

# 发布检测结果
                        if self.sign_pub_counter % 5 == 0:
                            self.sign_publisher.publish(DetectionObject(
                                class_name=class_name,
                                confidence=confidence,
                                xmin=float(box_coords[0]),
                                ymin=float(box_coords[1]),
                                xmax=float(box_coords[2]),
                                ymax=float(box_coords[3])
                            ))
                        self.sign_pub_counter += 1

            if self.DEBUG_MODE:
                infer_end = time.time()
                # 更新FPS
                self.frame_count += 1
                curr_time = time.time()
                time_diff = curr_time - self.prev_time
                if time_diff >= 1.0:
                    self.fps = self.frame_count / time_diff
                    self.frame_count = 0
                    self.prev_time = curr_time
                # 在图像上显示FPS
                cv2.putText(annotated_frame,f"FPS: {self.fps:.2f}",(10, 25),cv2.FONT_HERSHEY_SIMPLEX,0.6,(0, 255, 0),1,)
                # 显示推理时间
                infer_time = (infer_end - infer_start) * 1000
                cv2.putText(annotated_frame, f"Infer: {infer_time:.1f} ms", (10, 45),cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 255, 255), 1)

cv2.imshow("Sign-Detect Panel", annotated_frame)
            cv2.waitKey(1)

```

识别调试
