16、深度相机KCF物体跟随

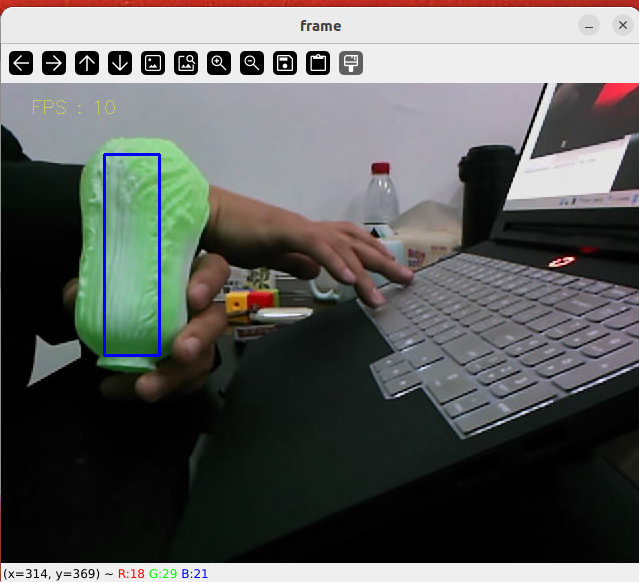

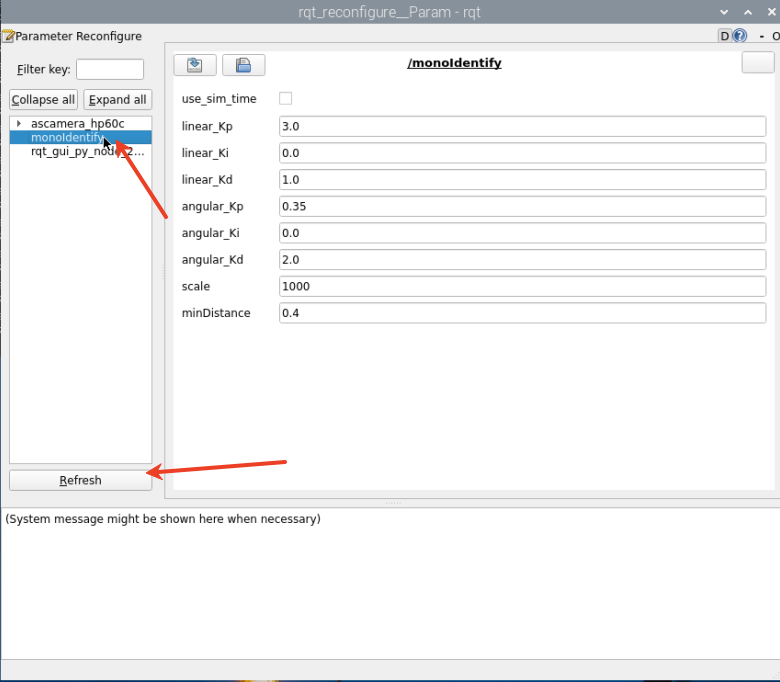

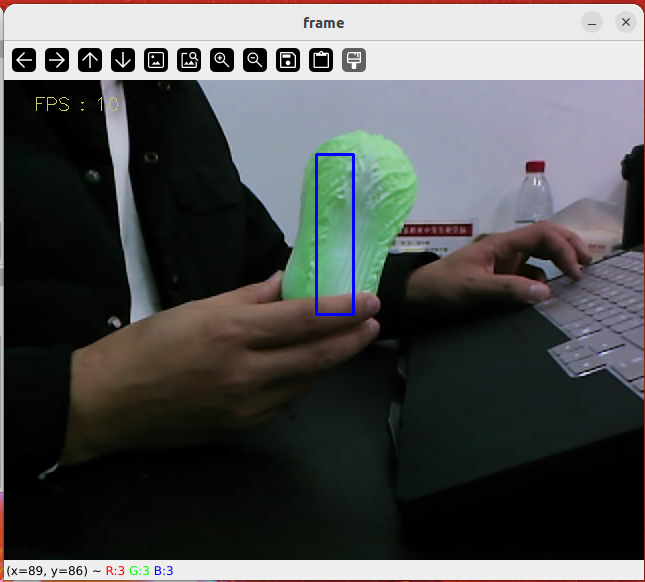

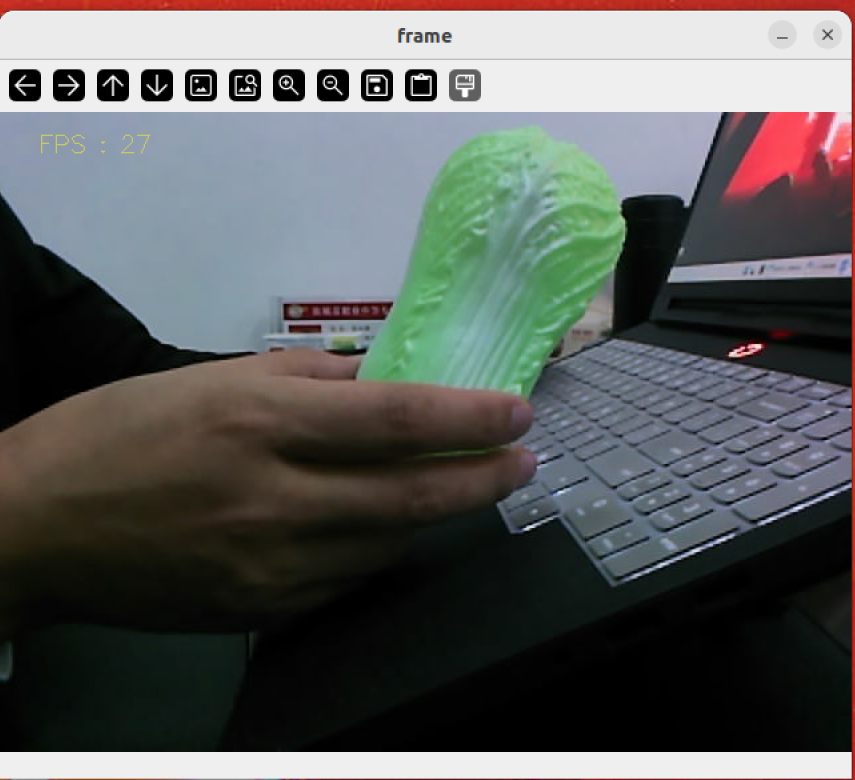

### KCF物体跟随 #### 1、程序功能说明 程序启动后,可以通过鼠标在画面中框选需要跟随的物体,按下 空格键 ,小车进入跟踪模式。小车会与被跟踪的物体保持0.4米的距离,并且时刻保证被追踪的物体保持在画面中心。按下R键则进入选择模式,按下Q键则退出程序。。 **⚠️该功能对框选区域大的物体,跟随效果会比较好,缓慢移动否则容易丢失目标。** ### 2、程序代码参考路径 ``` /root/yahboomcar_ros2_ws/yahboomcar_ws/src/yahboomcar_depth/yahboomcar_depth/kcf/KCF_Tracker.py /root/yahboomcar_ros2_ws/yahboomcar_ws/src/yahboomcar_depth/yahboomcar_depth/astra_common.py ``` mono_Tracker.py 主要是完成物体检测与追踪,根据检测到的物体中心坐标,计算出小车前进的转弯角度和前进距离速度,发布控制舵机角度、电机控制速度数据到小车。 astra_common.py 函数(Tracker)类:实现多种OpenCV追踪算法(BOOSTING、KCF、CSRT等) 提供追踪器初始化(initWorking)和实时更新(track)接口 ### 3、程序启动 #### 3.1、启动命令 终端输入: ``` #启动深度相机数据 ros2 launch ascamera hp60c.launch.py #启动小车底盘、雷达 ros2 launch yahboomcar_bringup laser_bringup_launch.py #启动颜色跟随程序 ros2 run yahboomcar_depth KCF_Tracker ``` 程序启动后,会出现以下画面:  使用鼠标在画面中框选需要追踪的物体,(如果容易跟丢的话建议框选大一点明显一点的物体)  然后,按下空格键进入跟随模式,缓慢移动物体,小车会跟着移动并且与物体保持1m的距离。  ### 3.2、动态参数调节 终端输入,`ros2 run rqt_reconfigure rqt_reconfigure`  ☑️ 修改完参数,点击GUI空白处写入参数值。注意只会生效当次启动,永久生效需要将参数修改到源码当中。 参数解析: 【linear_Kp】、【linear_Ki】、【linear_Kd】:小车跟随过程中的线速度PID调控。 【angular_Kp】、【angular_Ki】、【angular_Kd】:小车跟随过程中的角速度PID调控。 【minDistance】:跟随距离,一直保持这个距离。 【scale】:PID比例缩放。 ## 4、核心代码 #### 4.1、KCF_Tracker.py 这个程序主要有以下几个功能: * 初始化KCF追踪器 * 订阅深度话题,获取图像 * 通过鼠标交互选择追踪目标 * 计算目标中心坐标并发布 * 使用PID算法计算舵机角度、前进速度并发布控制指令 部分核心代码如下 ``` #追踪初始化 self.tracker_type = 'KCF' #距离计算 #Distance calculation points = [ (int(self.cy), int(self.cx)), # 中心点 (int(self.cy +1), int(self.cx +1)), # 右下偏移点 (int(self.cy - 1), int(self.cx - 1)) # 左上偏移点 ] valid_depths = [] for y, x in points: depth_val = depth_image_info[y][x] if depth_val != 0: valid_depths.append(depth_val) if valid_depths: dist = int(sum(valid_depths) / len(valid_depths)) else: dist = 0 #控制执行 #Control execution if dist > 0.2: # 有效距离阈值(0.2米) Effective distance threshold (0.2 meters) self.execute(self.Center_x, dist) # 执行控制 Execution control # 根据x值、y值,使用PID算法,计算运动速度,转弯角度 # Calculate the movement speed and turning angle using the PID algorithm based on the x and y values def execute(self, rgb_img, action): #PID计算偏差 PID calculation deviation linear_x = self.linear_pid.compute(dist, self.minDist) angular_z = self.angular_pid.compute(point_x,320) # 小车停车区间,速度为0 The car is in the parking area and the speed is 0 if abs(dist - self.minDist) < 30: linear_x = 0 if abs(point_x - 320.0) < 30: angular_z = 0 twist = Twist() ... # 将计算后的速度信息发布 Publish the calculated speed information self.pub_cmdVel.publish(twist) ```
