14、深度相机颜色跟随
14、深度相机颜色跟随

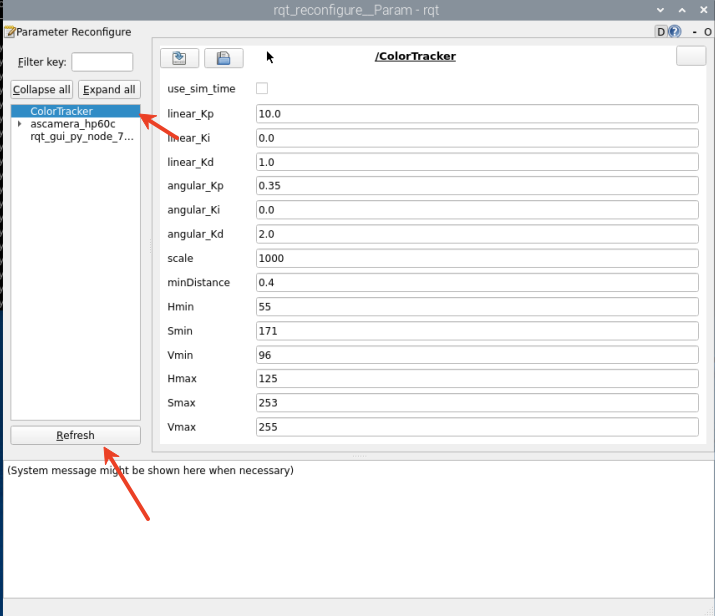

### 1、程序功能说明 程序启动后,默认跟随的颜色是红色,可以按下 `r/R`(不区分大小写) 键进入选色模式,通过鼠标选定一种颜色,画面会锁定这个颜色,按下 `空格键` ,进入跟随模式。小车时刻保证被跟随的物体保持在画面中心,并且和物体保持0.4米。按下 `q/Q键` 则是退出程序。 ### 2、程序代码参考路径 ``` ~/yahboomcar_ros2_ws/yahboomcar_ws/src/yahboomcar_depth/yahboomcar_depth/Advanced/colorTracker.py ~/yahboomcar_ros2_ws/yahboomcar_ws/src/yahboomcar_depth/yahboomcar_depth/astra_common.py ``` * colorTracker.py 主要是完成图像处理,根据被跟随颜色物体的中心坐标,和深度距离信息,计算出小车要前进的距离和转弯角度,发布控制方向、前进数据到小车。 * astra_common.py 颜色追踪(color_follow类):通过HSV颜色空间识别和追踪特定颜色的物体 图像处理工具:包括多图像拼接显示(ManyImgs函数)、形状检测(is_regular_square函数) 文件读写功能:用于保存/读取HSV颜色范围 ### 3、程序启动 #### 3.1、启动命令 终端输入, ``` #启动深度相机数据 ros2 launch ascamera hp60c.launch.py #启动小车底盘 ros2 launch yahboomcar_bringup yahboomcar_bringup_M1_launch.py #启动颜色跟随程序 ros2 run yahboomcar_depth depth_colorTracker ``` 以追踪默认红色为例,程序启动后,按下空格,会出现以下画面  然后按下键盘上的r/R键进入选色模式,用鼠标框出一片区域(该区域只能有一种颜色), 然后,按下空格键进入跟随模式,缓慢移动物体,小车会跟随移动,注意的是物体的深度信息如果是0的话小车会停下来,所以选择的物体建议大一点这样深度信息会更好。 #### 3.2、动态参数调节 终端输入, `ros2 run rqt_reconfigure rqt_reconfigure`  ☑️ 修改完参数,点击GUI空白处写入参数值。注意只会生效当次启动,永久生效需要将参数修改到源码当中。 参数解析: 【linear_Kp】、【linear_Ki】、【linear_Kd】:小车跟随过程中的线速度PID调控。 【angular_Kp】、【angular_Ki】、【angular_Kd】:小车跟随过程中的角速度PID调控。 【minDistance】:跟随距离,一直保持这个距离。 【scale】:PID比例缩放。 【Hmin】、【Smin】、【Vmin】:表示HSV的最低值 【Hmax】、【Smax】、【Vmax】:表示HSV的最大值 #### 4、核心代码 #### 4.1、colorTracker.py 这个程序主要有以下几个功能: * 订阅深度相机话题,获取深度图像; * 获取键盘鼠标事件,用于切换模式和取色; * 处理图像得到物体的中心坐标,深度距离信息。 * 计算距离PID,中心坐标PID,获得小车前进速度距离、转弯角度。 部分核心代码如下, ``` # 重要的函数,获取到x值、y值和distance_值Important functions to get x value, y value and distance_ value def process(self, rgb_img, action): #目标中心点深度测量 Target center point depth measurement if self.Center_r > 5: points = [ (int(self.Center_y), int(self.Center_x)), # 中心点 Center Point (int(self.Center_y + 1), int(self.Center_x +1)), # 右下偏移点 Lower right offset point (int(self.Center_y - 1), int(self.Center_x - 1)) # 左上偏移点 Upper left offset point ] valid_depths = [] for y, x in points: depth_val = depth_image_info[y][x] if depth_val != 0: valid_depths.append(depth_val) if valid_depths: dist = int(sum(valid_depths) / len(valid_depths)) else: dist = 0 self.dist = dist #当距离大于0.2米且启动状态为True时,调用 execute 方法控制机器人运动 #When the distance is greater than 0.2 meters and the start state is True, call the execute method to control the robot movement if dist > 0.2 and self.Start_state == True: self.execute(self.Center_x, dist) # 根据x值、y值,使用PID算法,计算运动速度,转弯角度 According to the x value and y value, use the PID algorithm to calculate the movement speed and turning angle def execute(self, rgb_img, action): #PID计算偏差 PID calculation deviation linear_x = self.linear_pid.compute(dist, self.minDist) angular_z = self.angular_pid.compute(point_x,320) # 小车停车区间,速度为0 The car is in the parking area and the speed is 0 if abs(dist - self.minDist) < 30: linear_x = 0 if abs(point_x - 320.0) < 30: angular_z = 0 twist = Twist() ... # 将计算后的速度信息发布 Publish the calculated speed information self.pub_cmdVel.publish(twist) ```
