6、自动驾驶特调

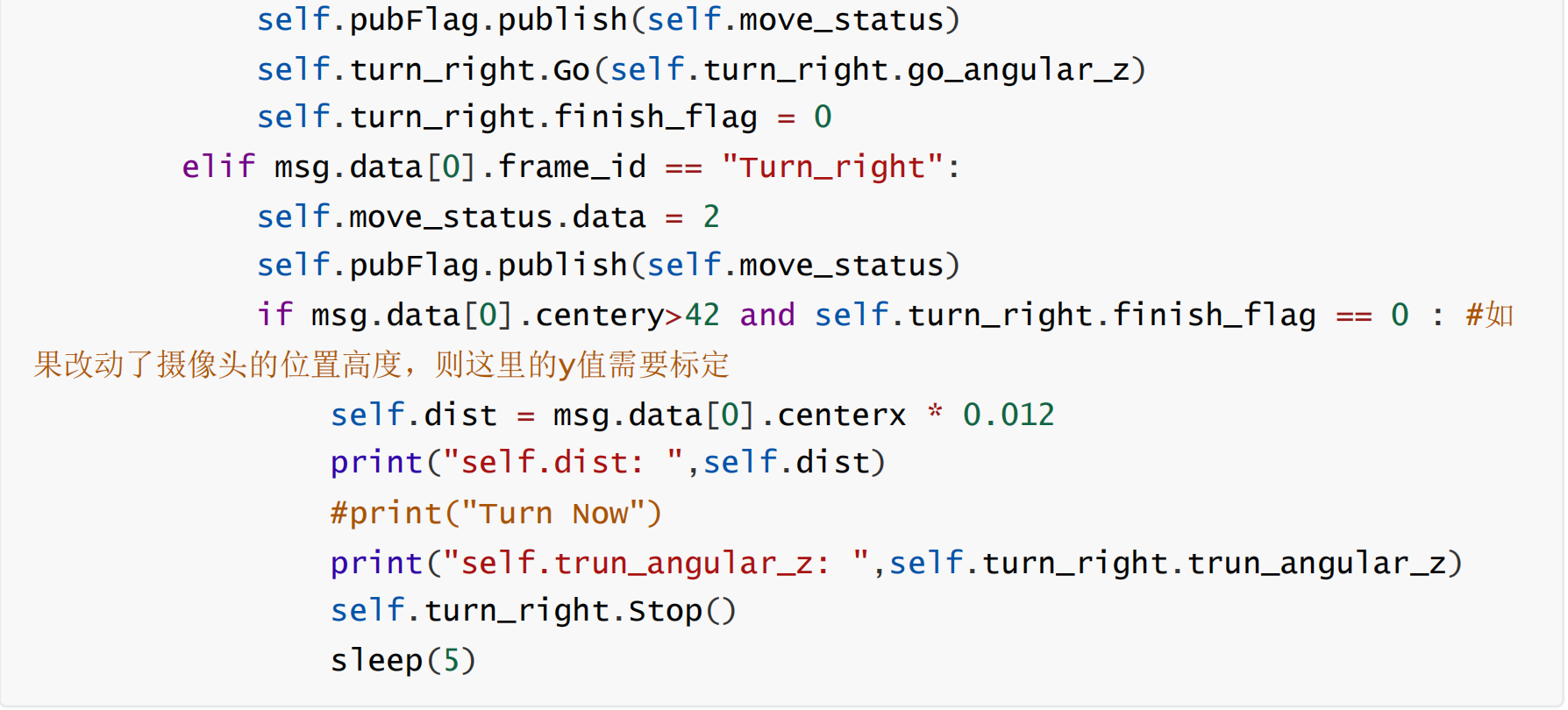

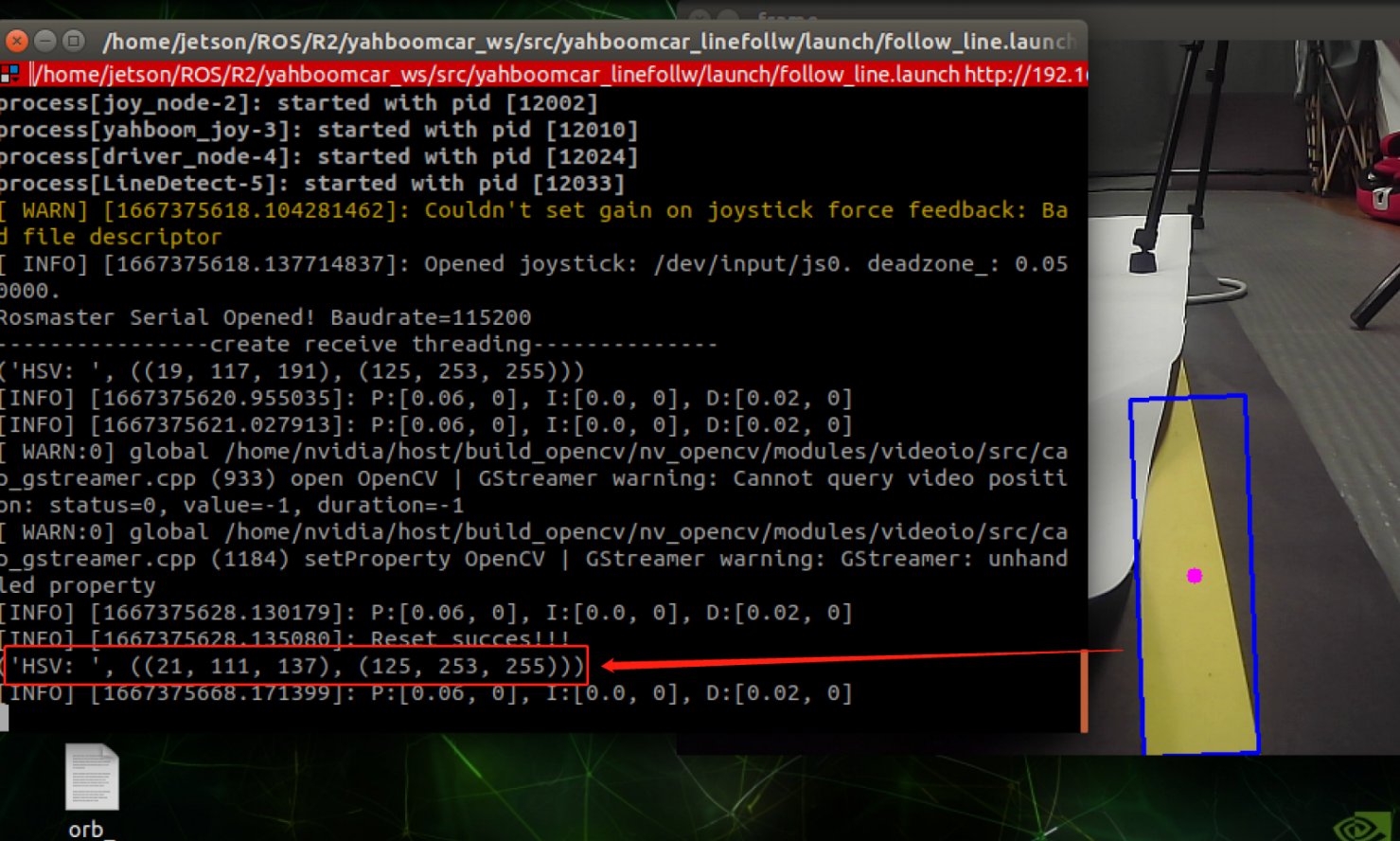

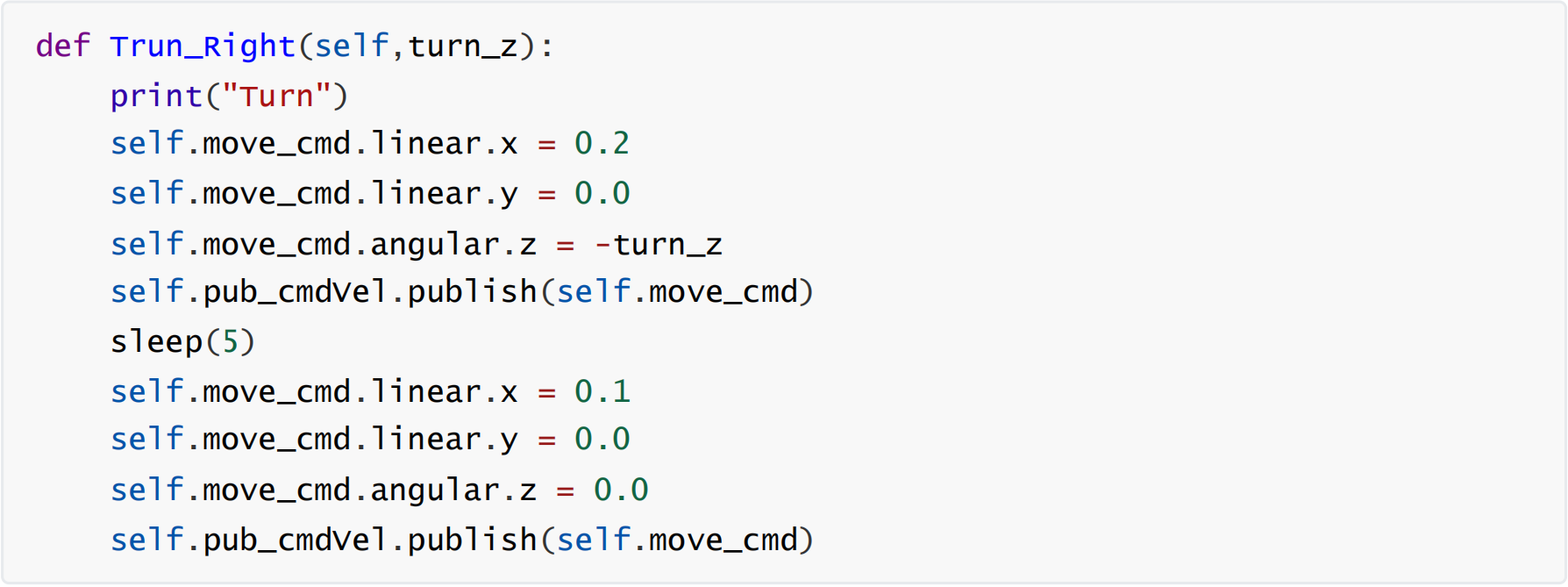

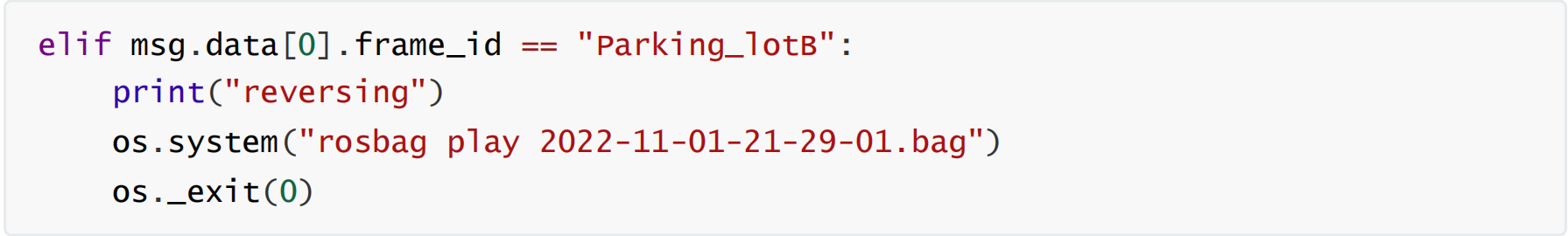

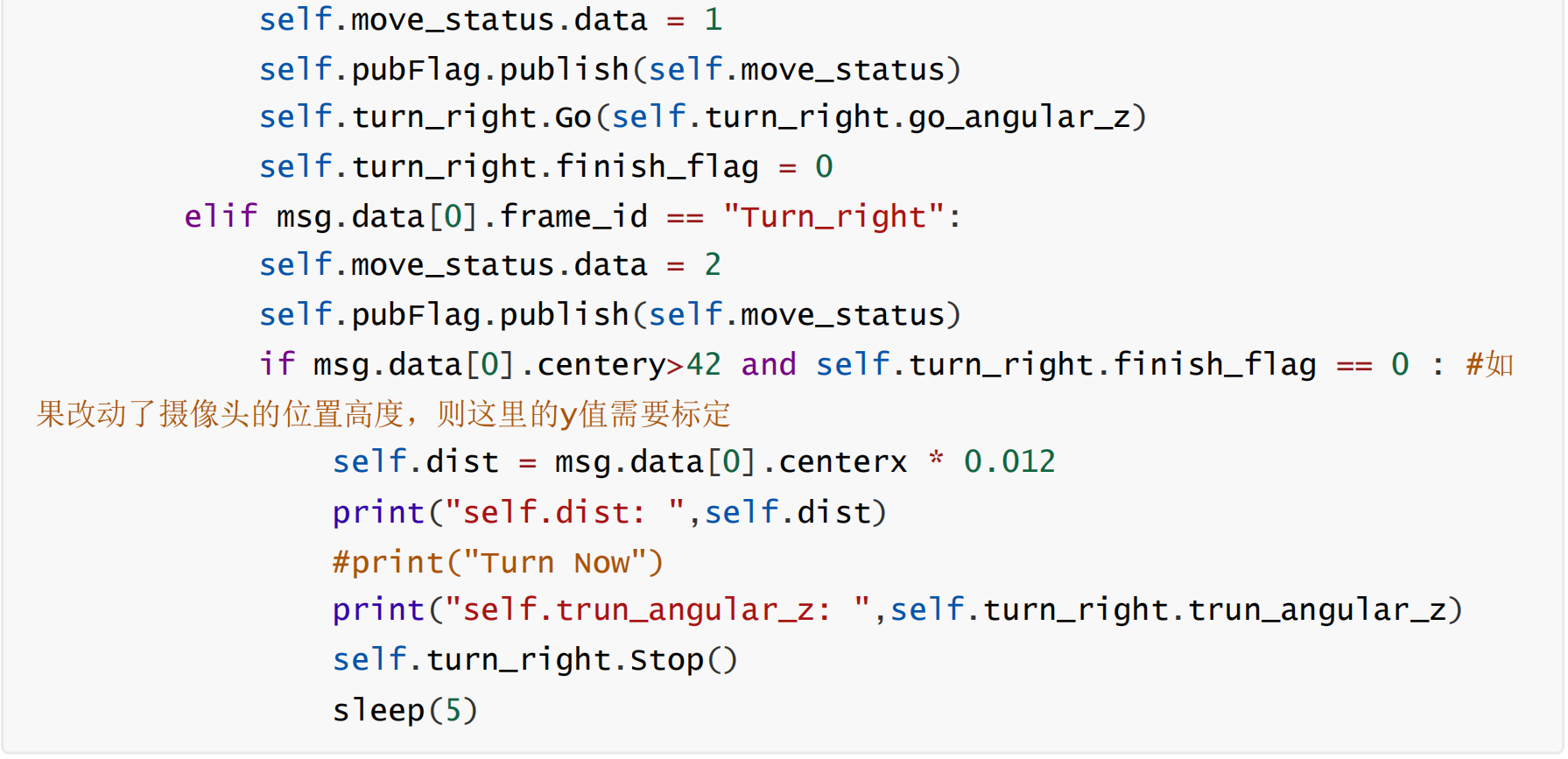

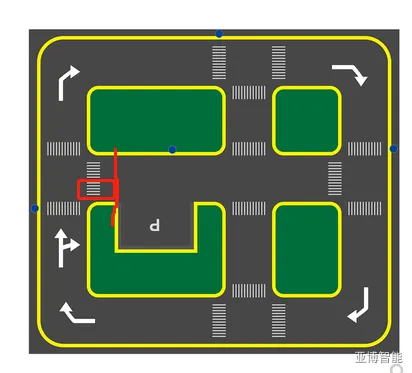

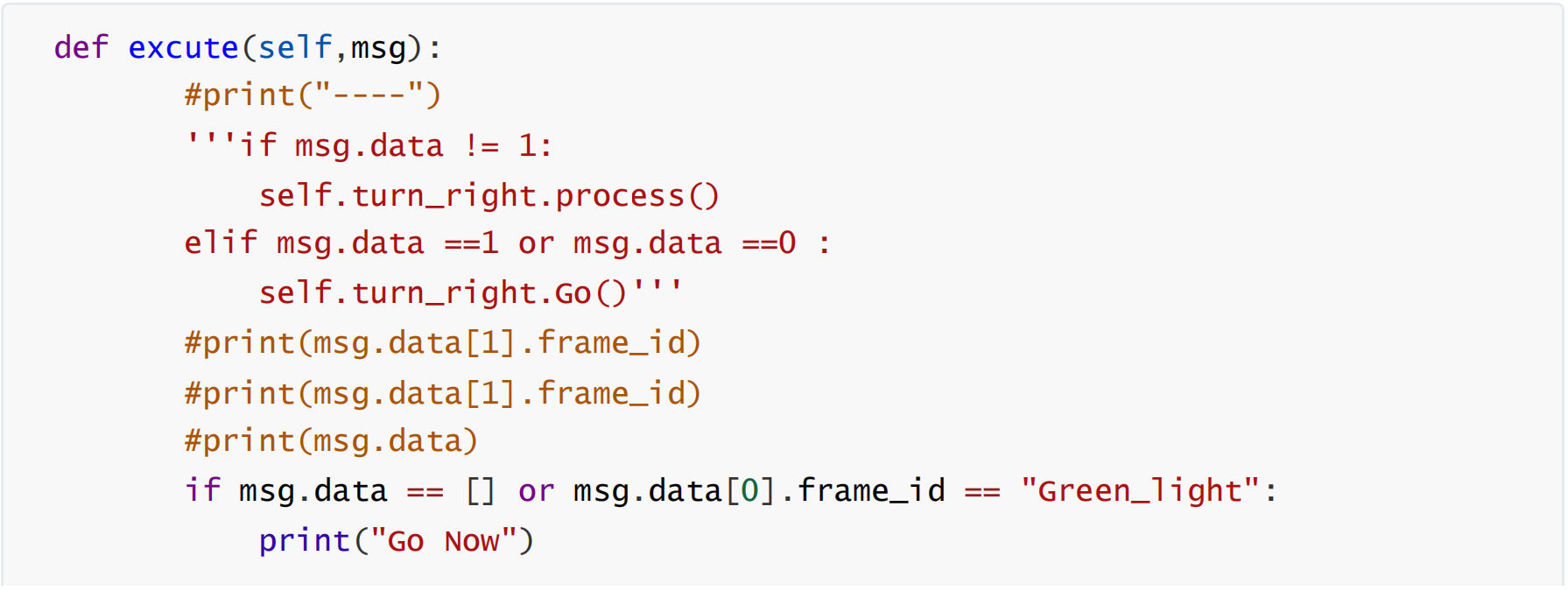

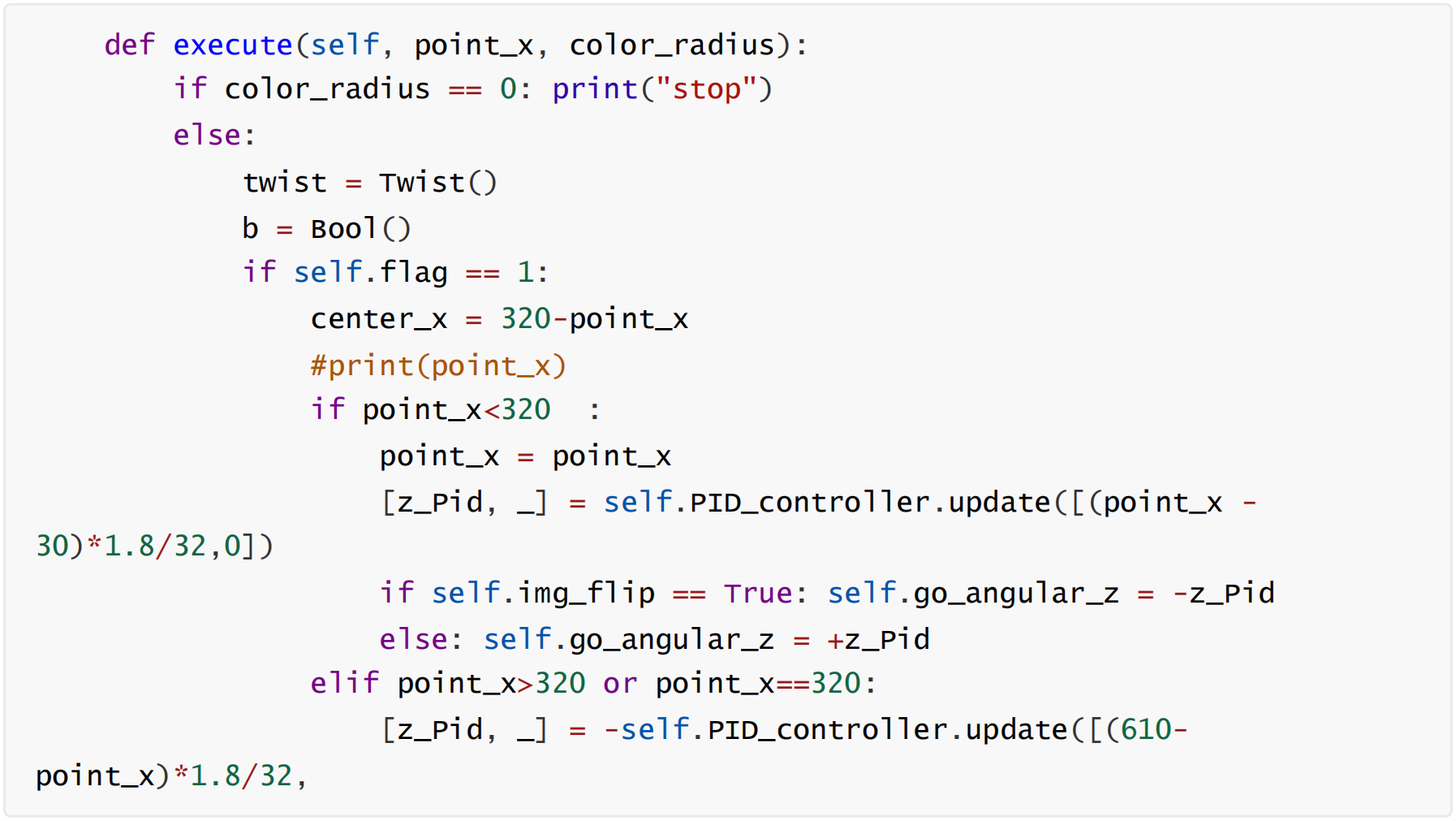

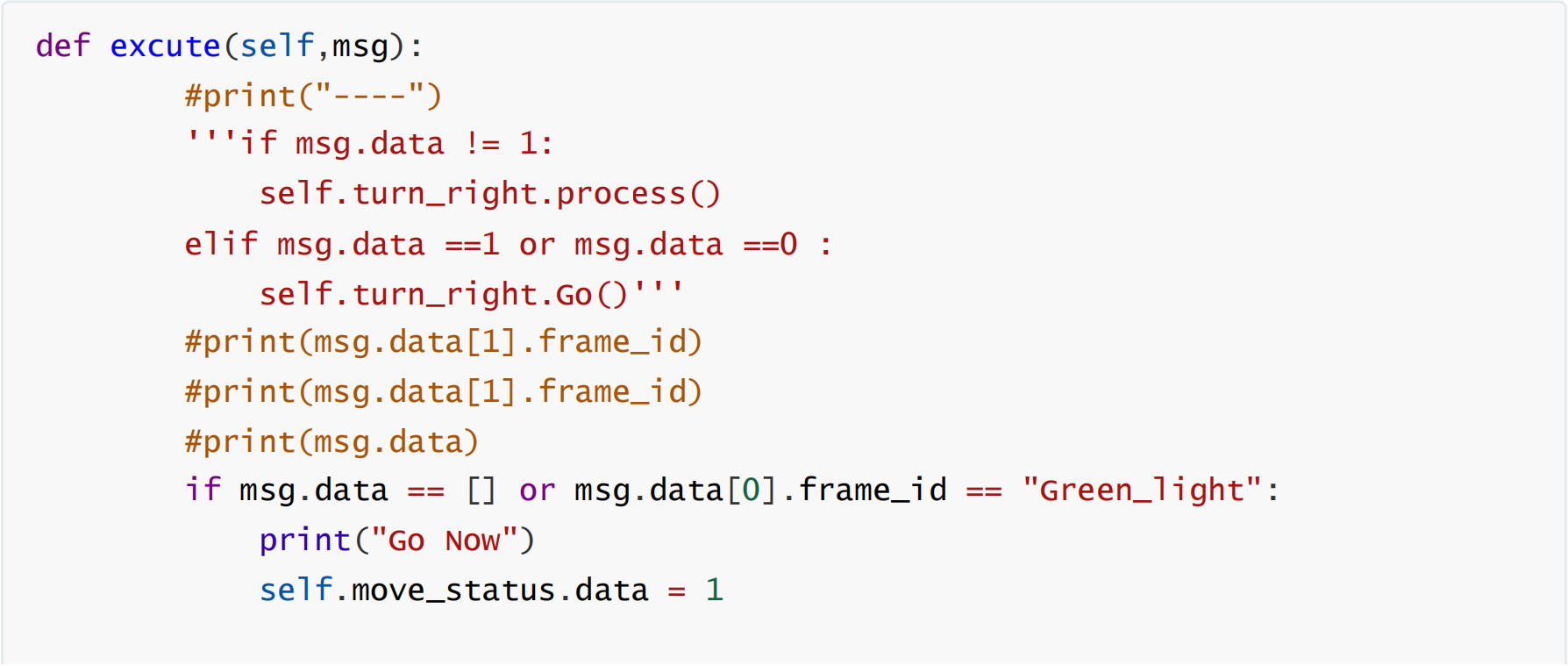

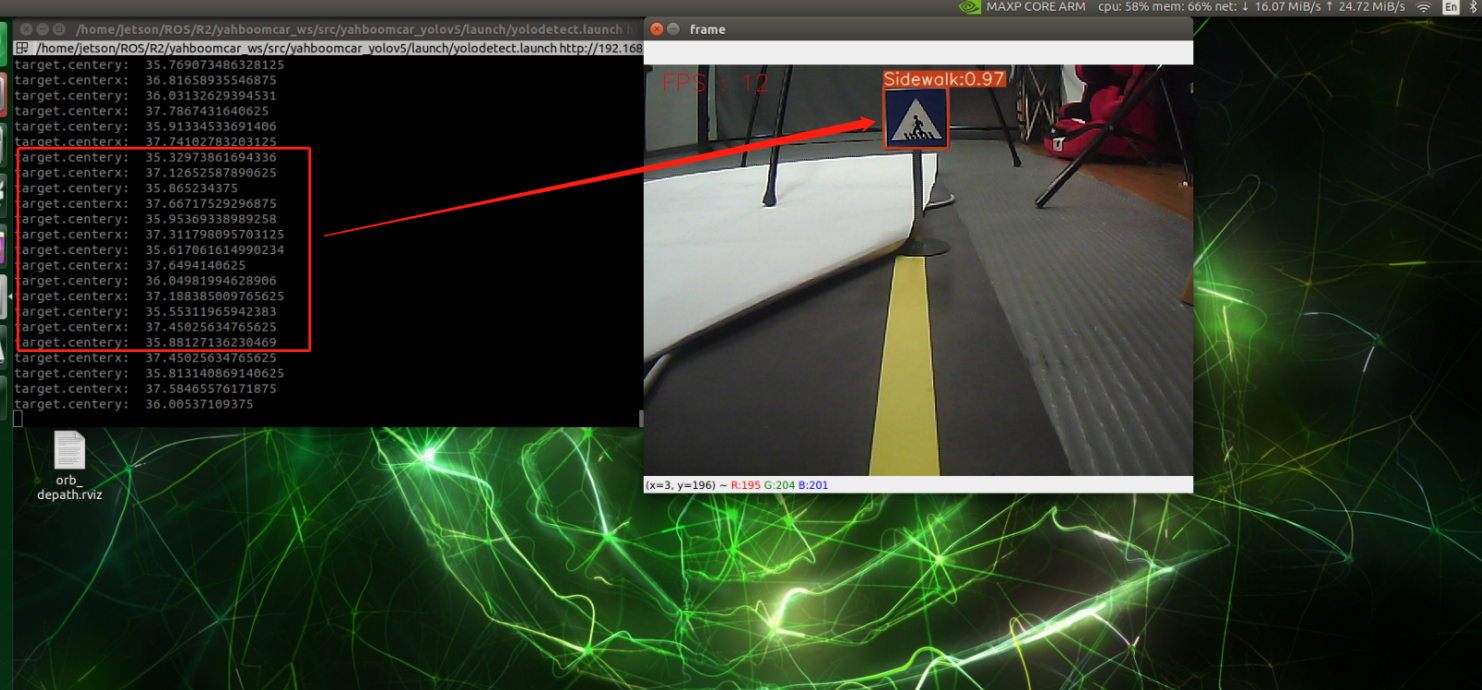

### 1、进行自动泊车时位置偏了怎么调整 需要把车放到这个位置  ### 2、标定自动驾驶数据 在开启自动驾驶前,我们需要对一些数据进行标定,其中包括了以下两个部分: **跑外圈:黄线HSV和转弯系数** #### 运动决策:标志识别区域、转弯距离系数、转弯时间、侧方停车入库数据包。 #### 3、跑外圈数据 #### 标定黄线hsv (1)、启动 ``` roslaunch yahboomcar_linefollw follow_line.launch ``` 程序启动后,我们按下R键进入取色模式,有鼠标在黄线上选取一部分区域,松开鼠标后,在终端会打印出这部分区域的HSV的值  把这里的值复制到 ``` ~/yahboomcar_ws/src/yahboomcar_autodrive/scripts/LineFollowHSV.text ``` 文件中,保存好退出。 (2)、验证 运行程序以验证是否标定的数据是准确的,终端输入 `roscore` `python yahboomcar_ws/src/yahboomcar_autodrive/scripts/line_detect.py` 出现以下画面即可说明标定的数据比较准确的  ### 因为摄像头的对光线比较敏感,所以标定前后的灯光环境,包括后边跑自动驾驶的环境,尽量保持一致。 ### 转弯系数 #### 完成了黄线HSV值得标定后,运行程序 ``` roslaunch yahboomcar_bringup bringup.launch python yahboomcar_ws/src/yahboomcar_autodrive/scripts/line_detect.py rosrun yahboomcar_autodrive test.py ``` 程序运行后,小车会沿着黄线开始运动,手柄的R2键可以开启/暂停小车运动。如果小车左右摆动的幅度太大,则把摄像头网往上抬一点。等到小车的摄像头高度固定好后,让小车运行到转弯处,让小车自动转弯,观察转弯的情况,根据实际情况修改转弯系数,转弯系数文件所在的文件 位置是 ``` ~/yahboomcar_ws/src/yahboomcar_autodrive/scripts/line_detect.py ``` 找到以下部分  #### 其中,[z_Pid, _] = self.PID_controller.update([(point_x - 30)*1.8/32,0]),表示根据坐标的偏移量计 算出的角速度的值,这里的**1.8和32**就是转弯系数,下边的也是一样,根据实际情况修改这两个参数,优先调试1.8。压内圈的黄线,则说明计算的角速度太大了,把系数调小;压外圈黄线或者转弯后不能及时回正,则说明计算的角速度太小了,把系数调大。以上两个标定结束后,需要把**摄像头用螺丝固定住,保证不会松动,否则,标定的数据是不准的。** #### **4、运动决策** **标志识别区域** ### **把小车放在道路中间,然后把交通指示牌放在需要识别的距离处,比如说,我希望小车在距离它20cm的时候就识别处理,那么我们就把牌子放置在距离小车20cm处,然后开启程序,交通标志必须放在车的正前方。** ``` roslaunch yahboomcar_yolov5 yolodetect.launch ``` 如下图所示,我希望在此处识别到人行道的标志,那么在画面中就只出现这个指示牌的  红色框部分代表的是这个识别框的中心坐标xy,**target.centerx**和**target.centery**。拿到这个中心坐标就可以划定区域,比如说,这里的坐标是(37,35),我希望是出现这个标志的时候,当target.centery大于35的时候停车或者减速,那么就可以在这个文件中进行修改,文件路径是 ``` ~/yahboomcar_ws/src/yahboomcar_autodrive/scripts/test.py ``` 找到以下部分  代码是以检测右转标志位例子 ``` if msg.data[0].centery>42 and self.turn_right.finish_flag == 0 ``` 这一句,**msg.data[0].centery**是发送过来的消息数据,大于42的时候,认为是要开始转弯了,于是就有了下边的执行语句,你可以根据自己的需求在里边增加识别的内容。 ### **5、转弯距离参数** **启动** ``` roslaunch yahboomcar_bringup bringup.launch python yahboomcar_ws/src/yahboomcar_autodrive/scripts/line_detect.py rosrun yahboomcar_autodrive test.py ``` 当小车识别到右转标志后,观察转弯过程,根据压线情况做出调整。 这个参数主要是针对识别到右转标志后,小车往前移动的一段距离,这个距离参数是为了让小车转弯的时候不会压到黄线,当然,如果你希望识别到标志后立马就转向,那么就把这里的系数写出0就可以了。 系数的文件目录是 ``` ~/yahboomcar_ws/src/yahboomcar_autodrive/scripts/test.py ``` 找到以下部分   这部分的代码中,self.dist就是计算出需要往前行驶的一段距离。它是根据msg.data[0].centerx也就是标志框的中心坐标乘以一个系数得来的,我们需要修改的就是这个系数,也就是代码中0.012。如果你希望识别右转标志到就转弯,不向前走一段调整位姿,就把这个系数写出0就可以了。根据以下情况进行修改 ### 压内圈的黄线,则说明计算的距离太小,把系数调大; ### 压外圈的黄线,则说明计算的距离太大,把系数调小; ### 6、转弯时间 **启动** ``` roslaunch yahboomcar_bringup bringup.launch python yahboomcar_ws/src/yahboomcar_autodrive/scripts/line_detect.py rosrun yahboomcar_autodrive test.py ``` 当小车识别到右转标志后,观察转弯过程,根据车头的情况做出调整。 这个参数主要是针对识别到右转并且往前一段距离调整后,转弯过程执行的时间,我们期望的是小车转过弯后,后轮或者车头可以与车道线保持一致,这样往前走就不会压线了。这个转弯时间系数存在的文件目录是 ``` ~/yahboomcar_ws/src/yahboomcar_autodrive/scripts/Turn_Right.py ``` 找到以下部分代码  代码中的sleep(5)就是我们需要修改的参数,时间单位是秒。根据实际情况进行修改, **小车转弯后车头偏左,则转弯时间不够长,增大时长;** **小车转弯后车头偏右,则转弯时间太长长,减小时长;** 注意:**标定完转弯距离参数和转弯时间参数后,右转指示牌的位置不可改变。** #### **7、侧方停车入库数据包** 在开始这节内容前,需要把小车放置在你希望开始侧方停车的位置上,然后启动 ``` roslaunch yahboomcar_bringup bringup.launch rosbag record /cmd_vel ``` 程序运行后,手柄控制小车倒进库中。程序会记录在这个过程的cmd_vel这个话题的数据,成功把车倒进去后,按下ctrl+c结束录制,会在当前终端目录下生成一个以录制开始时间为名字的,bag文件,我们在需要开始倒车入库的时候,让程序打开终端,播放这个包就可以完成侧方停车的操作。需要替换数据包 的文件位置是 ``` ~/yahboomcar_ws/src/yahboomcar_autodrive/scripts/test.py ``` 找到以下部分代码  把录制包的名字替换上边的2022-11-01-21-29-01,需要注意一点的是,这个终端启动的目录必须要与这个包存在的目录一致,否则会找不到这个包而出错。比如说,我在home下启动的录包程序rosbagrecord /cmd_vel,那么存放包的位置就是在home目录下,所以,启动rosrun yahboomcar_autodrive/test.py 这个命令的是,也是应该home目录下打开终端启动。停车结束后,程序会自动退出 这里有个技巧,侧方停车开始,使用遥控把车控制到后轮距离车位口2-3cm处,然后往右边打满方向,开始倒车;等到右后轮进入车位,此时回正方向,往后倒车;等到左后轮子进入全部进入车位,此时方向往左边打满,开始倒车,直至车身与车位平行,然后回正方向,往前开一点即可。
