1、M6—RCU控制器

# M6—RCU控制器

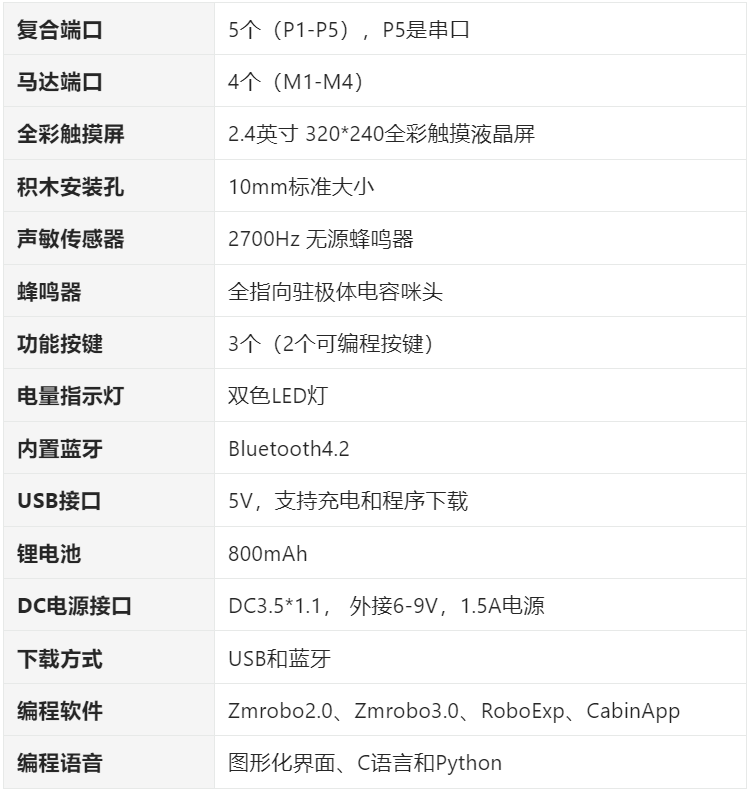

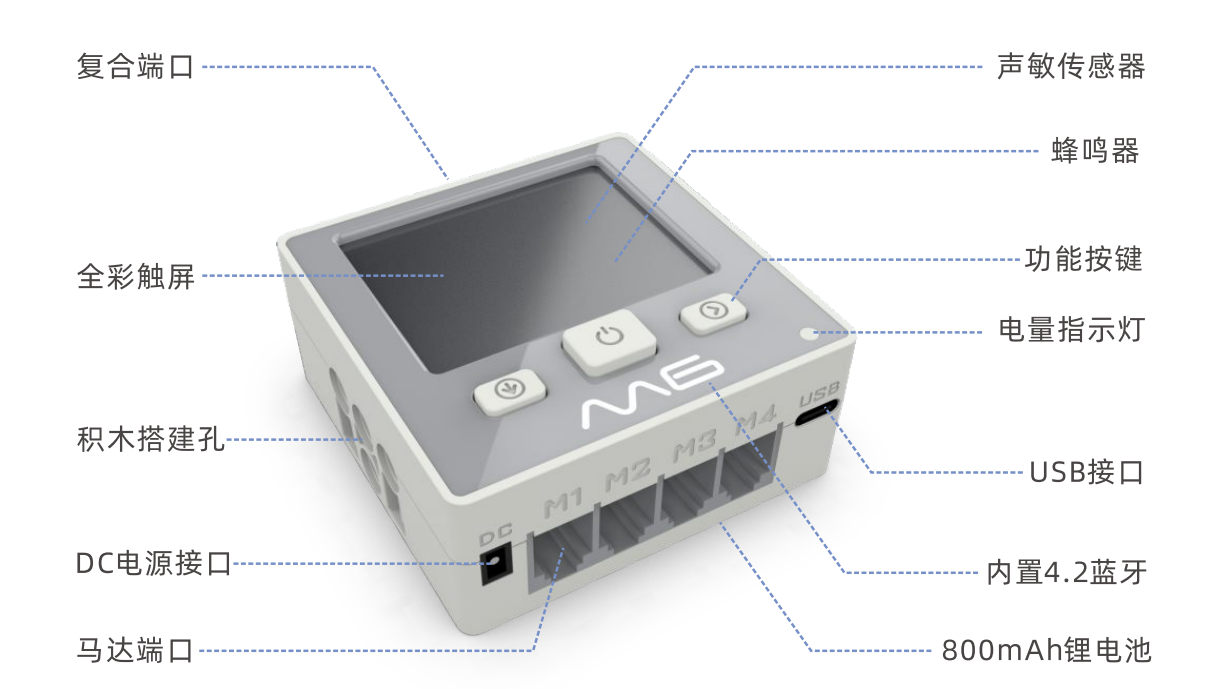

控制器（M6-RCU）是捍卫者⼩威奇的核⼼，由中鸣机器⼈研发，采⽤意法半导体公司的Cotext-M4芯⽚，使得运⾏速度⾼达168MHz，并具备出⾊的处理能⼒，每秒可以完成1.25百万条指令。⽀持多种编程软件，包括Zmrobo3.0、RoboExp、Zmrobo2.0和Cabin App，满⾜不同的需求。涵盖多种编程⽅式，并⽀持跨平台下载。采⽤可移动设备作为存储的⽅式，下载程序更便捷。

![](/media/202605/5d495df3b0954522b0a017f8e756cbb95414.png)

![](/media/202605/6f9e9fc999e24ada9f65713f02ac794f2552.png)

# 电池使用说明

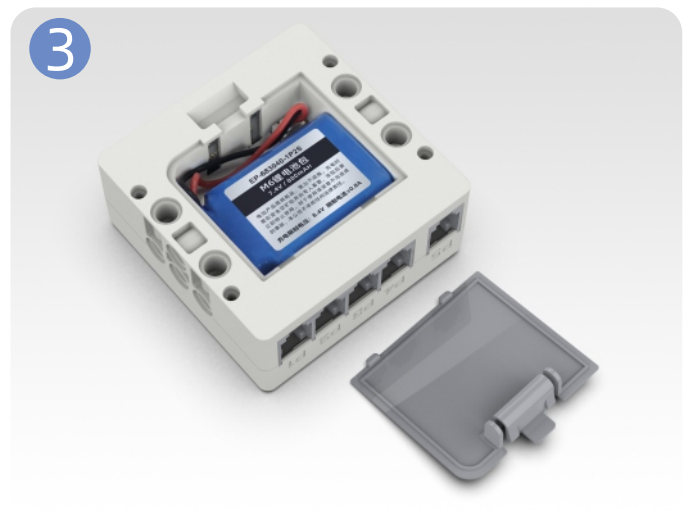

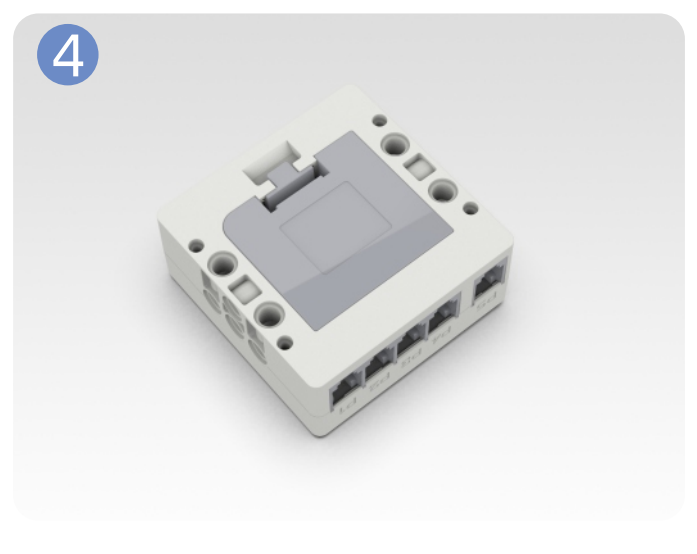

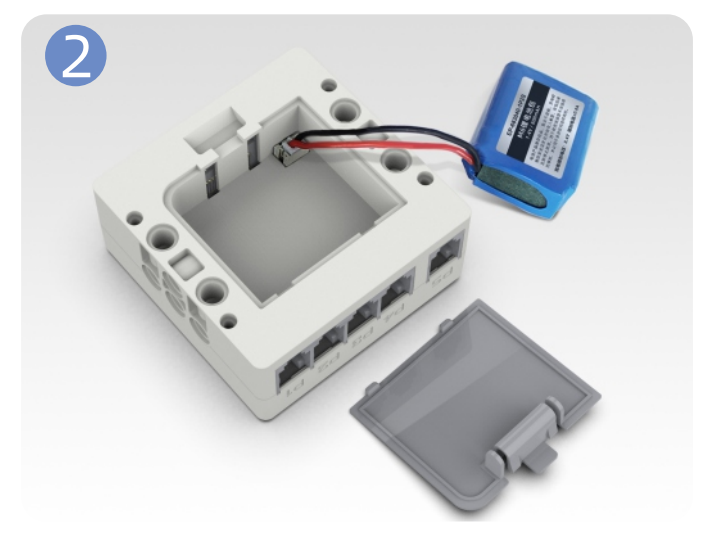

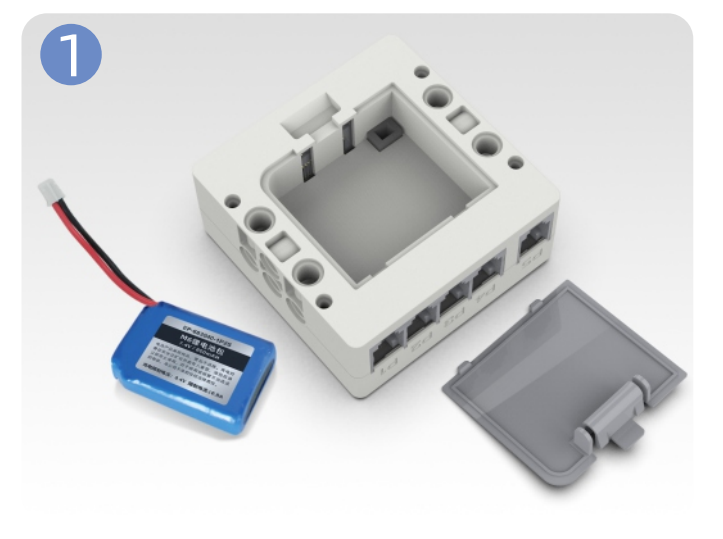

## 锂电池的安装

![](/media/202605/c7d3fcef41184697a87c2f7e64e4f6203074.png)

![](/media/202605/81955775c63f40a7a4e1598f968581229114.png)

![](/media/202605/3d309f530e28492f8f39d84a3ad8ca1c4045.png)

![](/media/202605/9ec7338071754cc8aa38e6d3541367d87947.png)

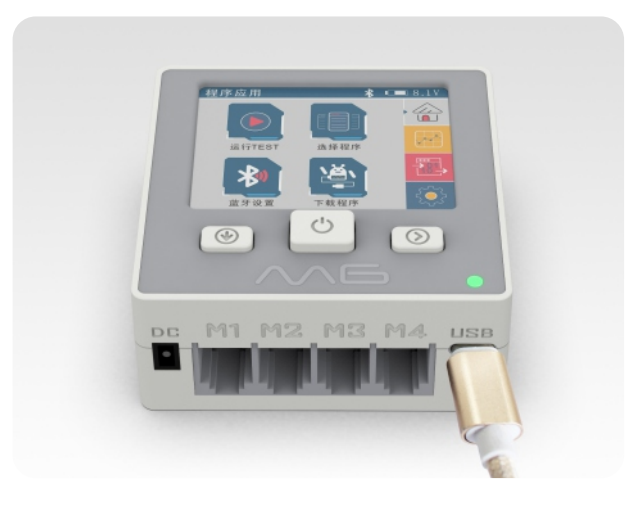

## 锂电池充电注意事项

![](/media/202605/c05f33d6e1be4c788a9f1e43d675ccce4143.png)
充电时：
电量指示灯红色代表充电中；绿色代表充电完成。

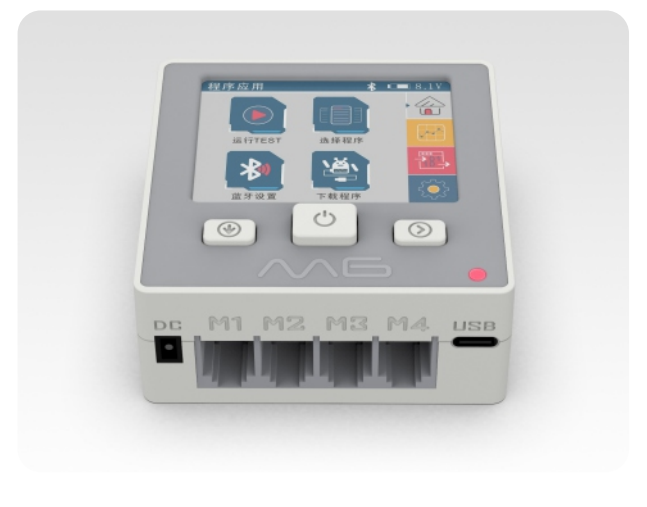

![](/media/202605/9ca76d27c4dc41d892b0e81dd3094ef11212.png)

未充电时：

电量指示灯红色代表电量不足；绿色代表电量充足 。

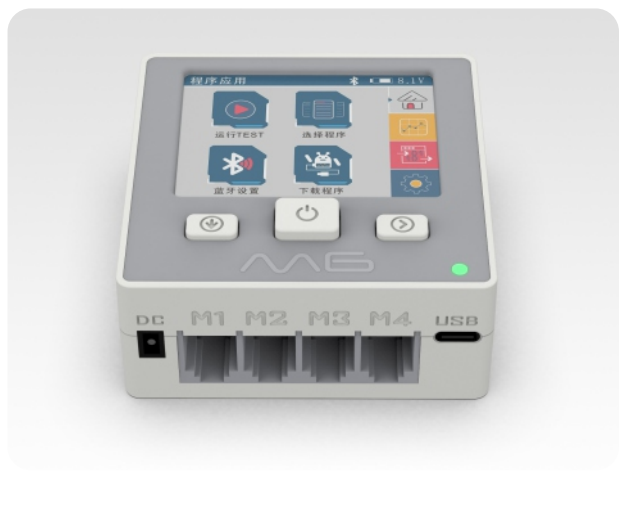

![](/media/202605/cc54601146d14fb8be73834694df0e1c5569.png)

连接数据线：指示灯红色为充电中，绿色为充电完成

未连接数据线：指示灯红色为电量不足，请及时充电；指示灯绿色为电量充足。

## 电池使用注意事项

1.  长期不使用时，请将电池移除；
2.  请使用5V 2A以下电源充电器进行充电；
3.  为保证使用安全，单次充电建议不超过3小时；
4.  长期闲置不使用时，建议每3个月对电池进行1次充电；
5.  如果发现电池出现胀气鼓包现象，请立即停止使用。

# 控制器界面介绍

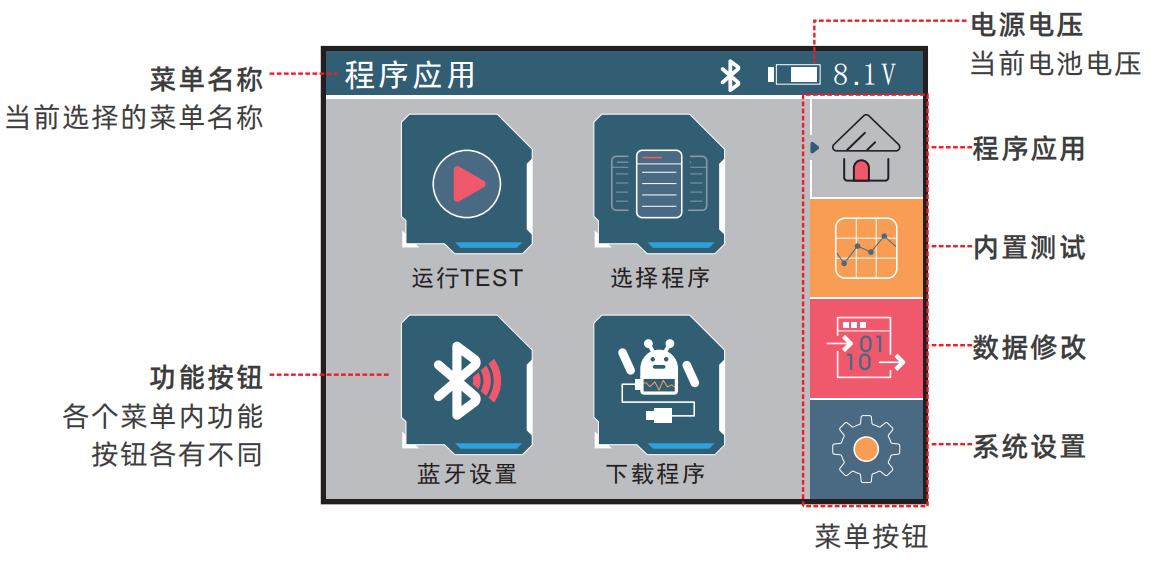

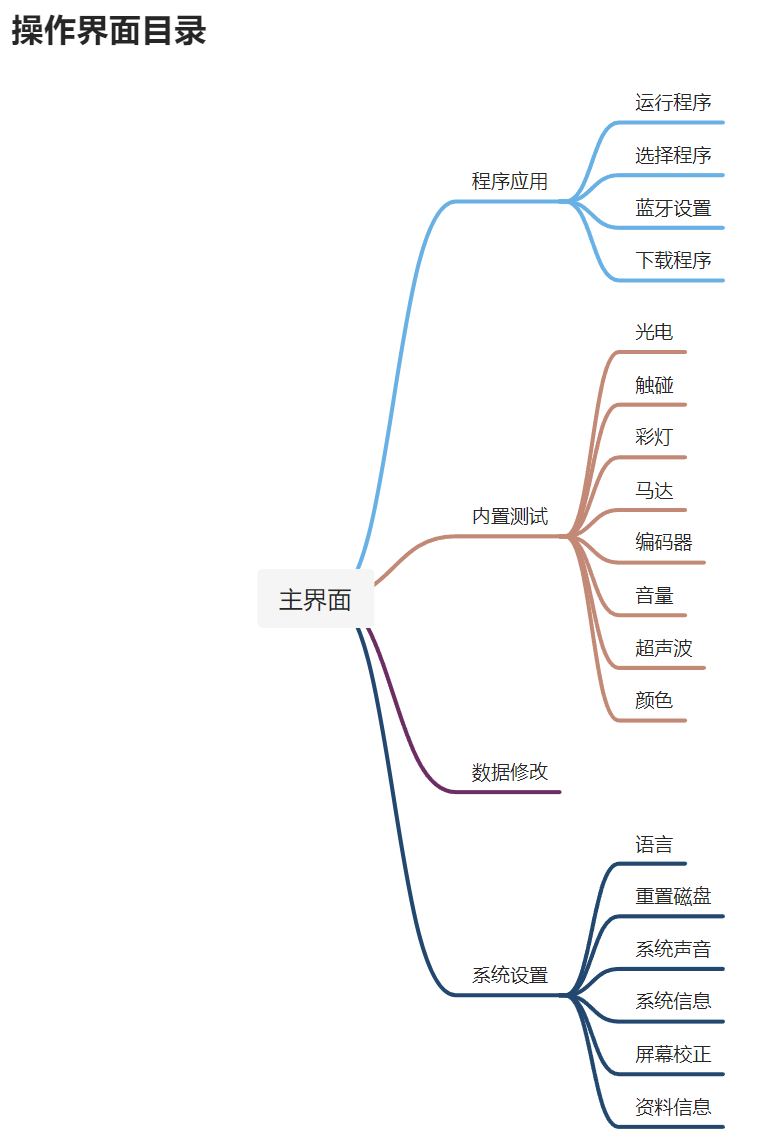

这个章节会详细说明控制器界面上的每个功能以及用法，相关注意事项也会做详细说明。

![](/media/202605/20b32fb33b30494c8703f1fd7d96493d7055.png)

*   程序应用：运行程序、选择程序、蓝牙设置、下载程序。
*   内置测试：读取和测试传感器与执行器的状态。
*   修改数据：手动修改控制器内数据存储的数值。
*   系统设置：设置系统语言、查看系统信息、重置磁盘、 设置系统声音、屏幕校正。

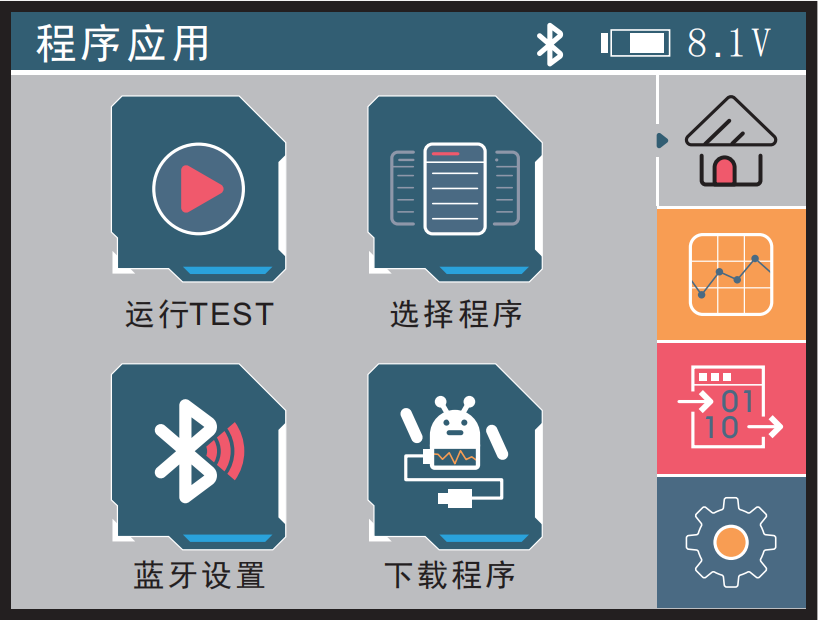

程序应用

![](/media/202605/16ad2e75c7f14d44a61ad58d1e1ba5198221.png)

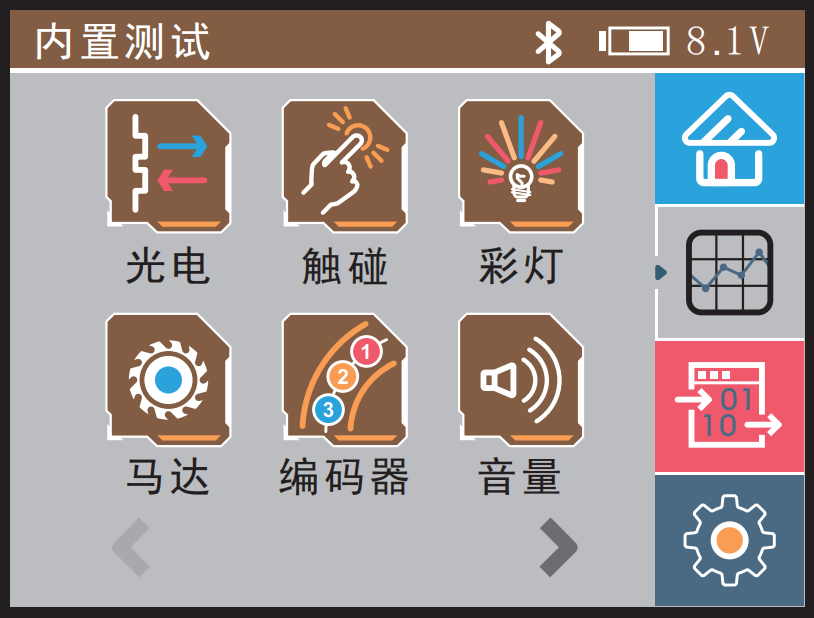

内置测试

![](/media/202605/5c208e4c380b4ec9a1ccaaa4abd39ccf8692.png)

修改数据

![](/media/202605/41825169be5b4b8fac236a4f1bc171666423.png)

系统设置

![](/media/202605/286c0c43b8944e48af68e8fe48a3a3af4156.png)

![](/media/202605/c531ceb11fe94a50870659a85f2aa67d3501.png)

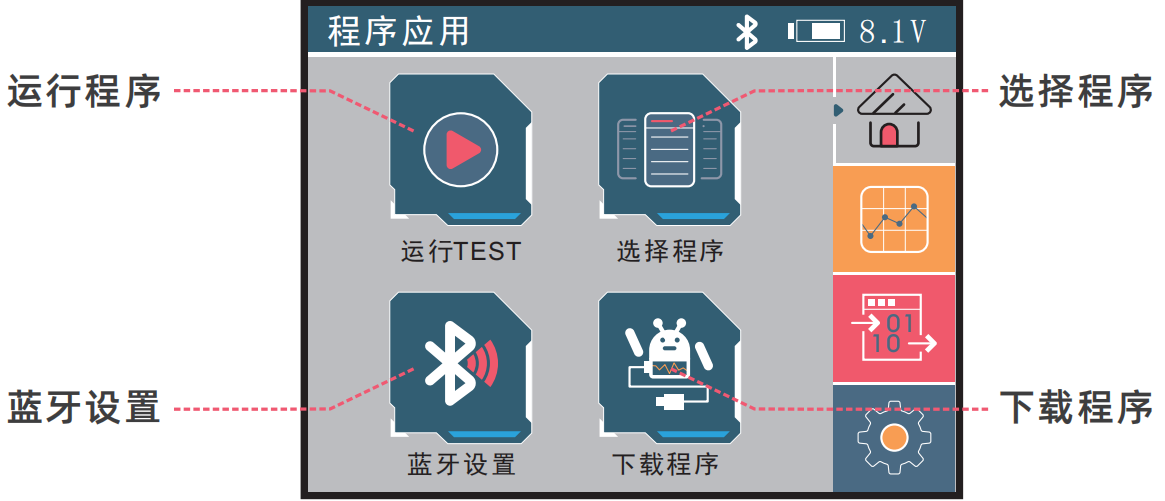

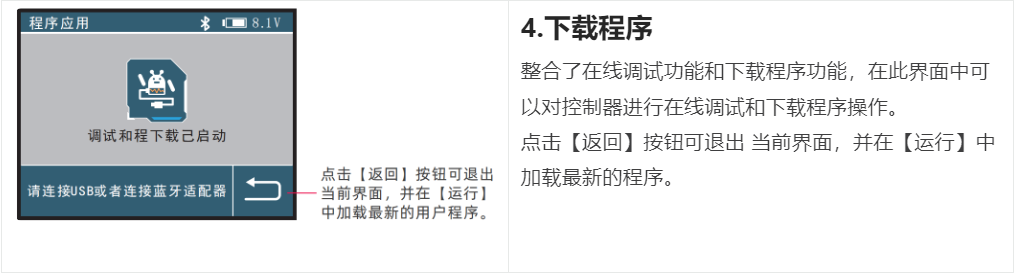

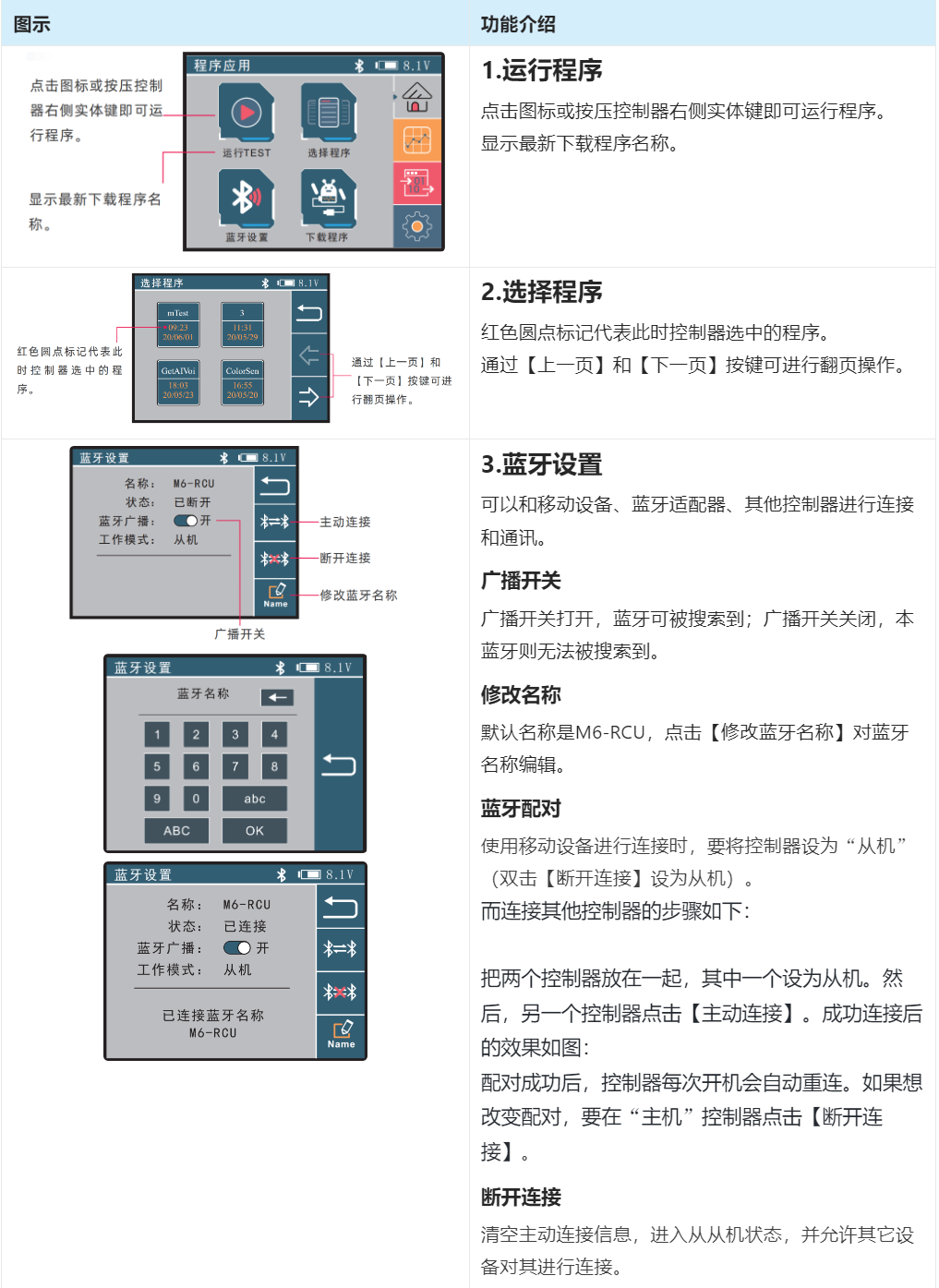

## 一、程序应用

![](/media/202605/fec384b442fa468a90640575991ffc5d9852.png)

![](/media/202605/ba4b239286334c5e8ea39793cf02fd679736.png)

![](/media/202605/845f3bf6b09f4ebd88bff81d275a73b74180.png)

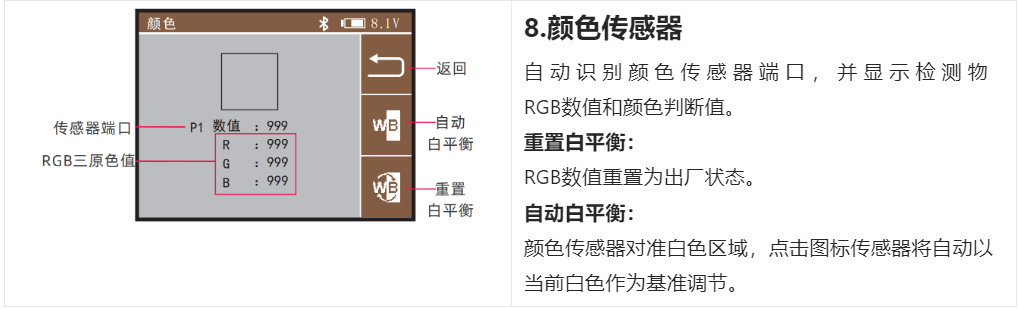

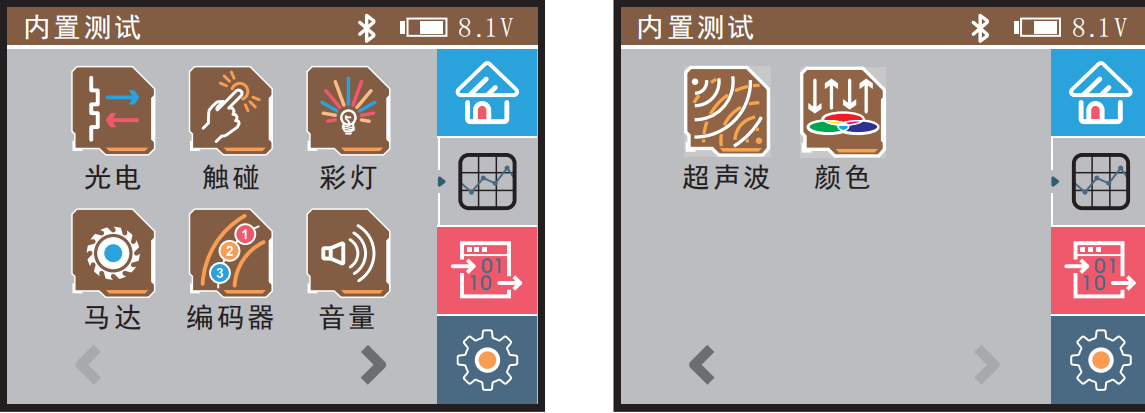

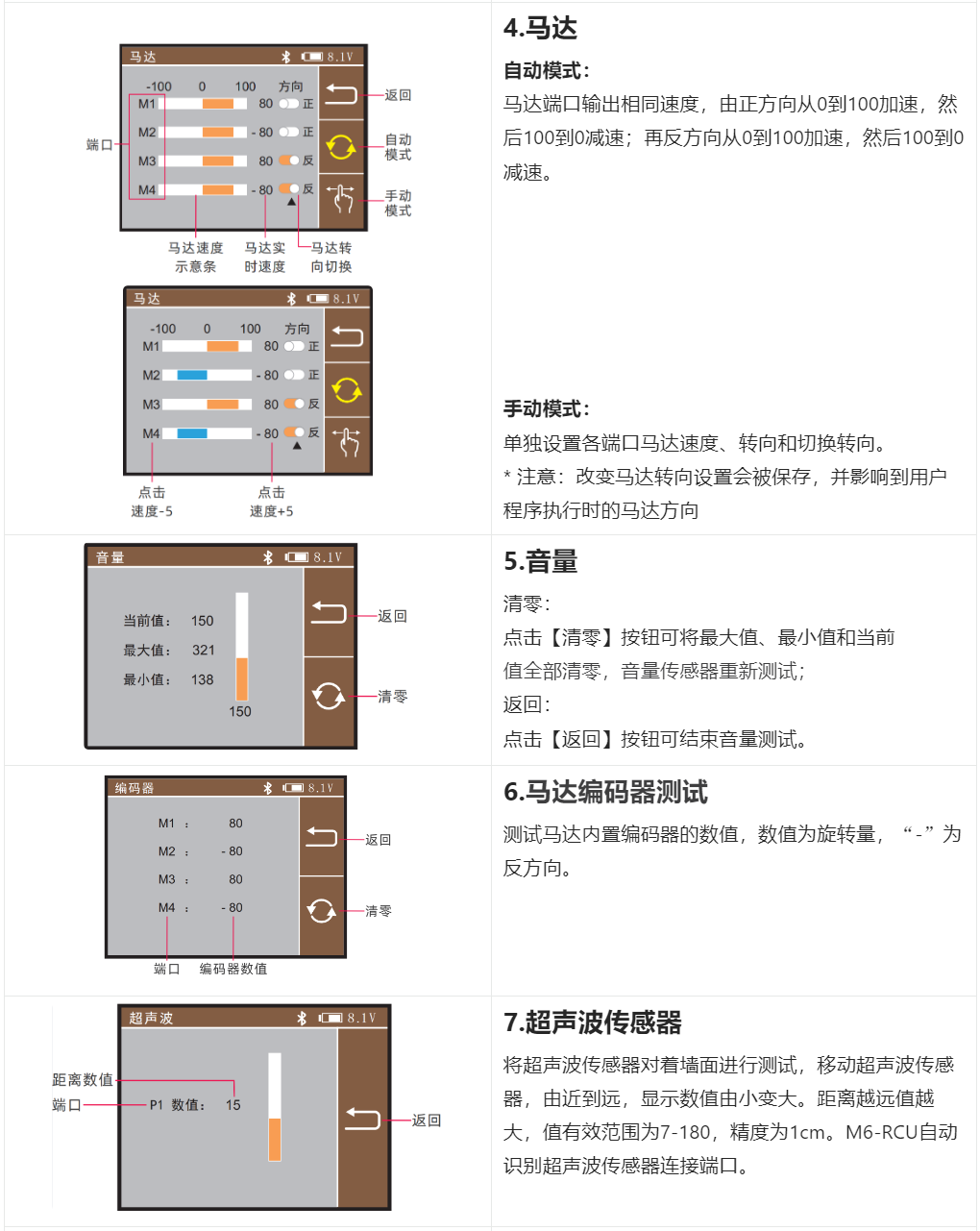

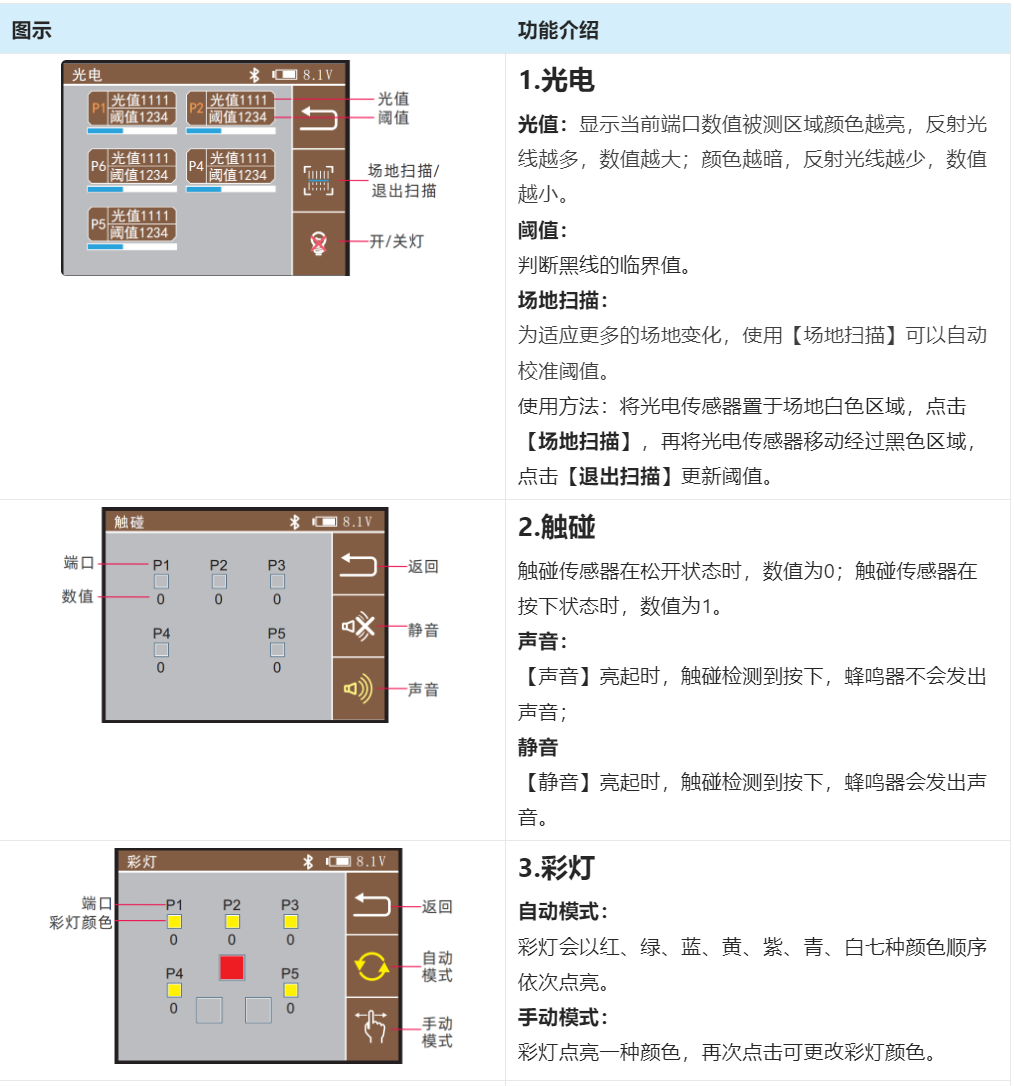

## 二、内置测试

![](/media/202605/33eb8cb463a545e6a775225f0293c5b98516.png)

![](/media/202605/a2b2a943eb174c66a6e8611ebebf2f458958.png)

![](/media/202605/51c0e574e3b34bd8b6d20236e50cac158742.png)

![](/media/202605/98970c918fb34d518b45a1f03fd2b0787353.png)

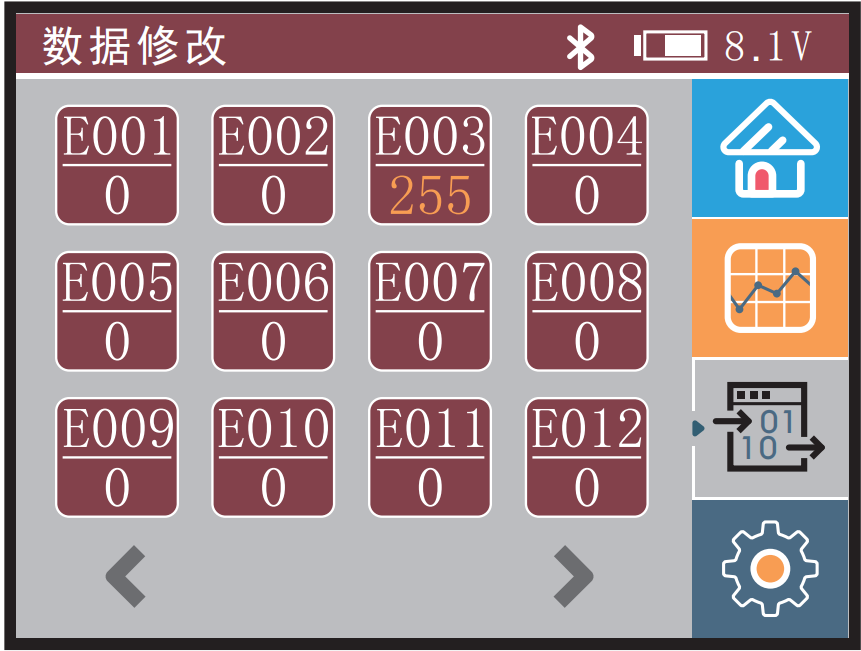

## 三、数据修改

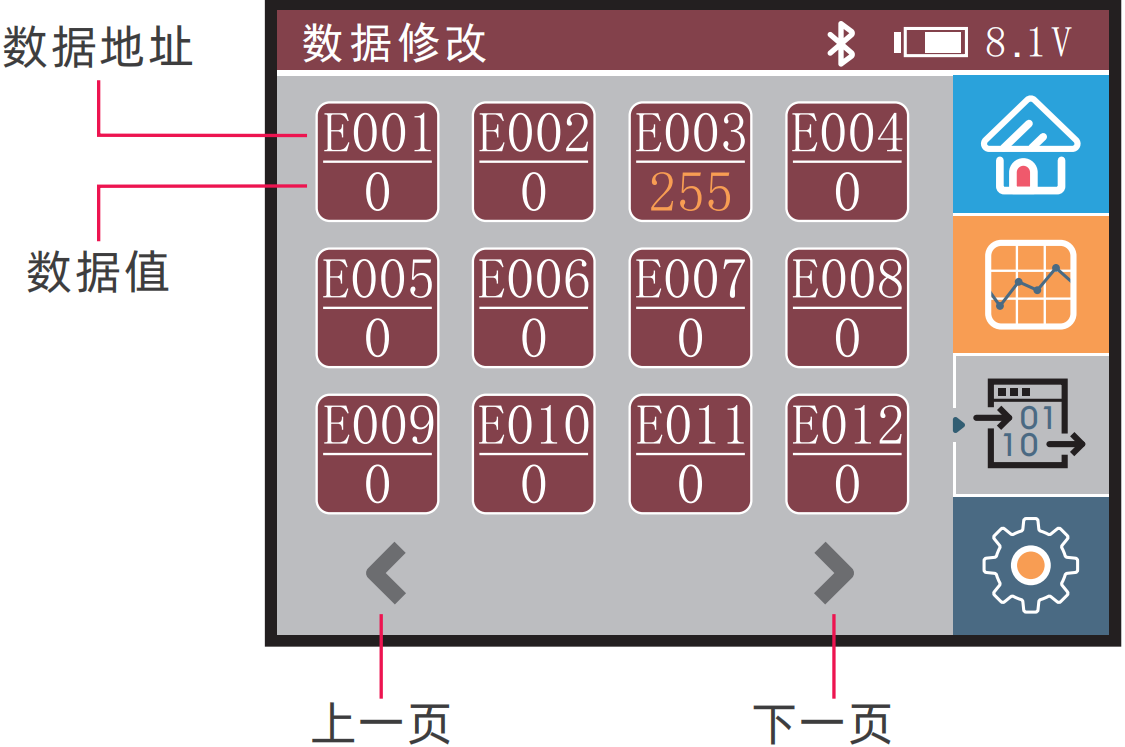

控制器提供156个内置数据的存储功能，支持在控制器上进行修改数据，也可以通过程序修改和读取数据。

![](/media/202605/1cb866f0f516473fa9f4049ab223cec34798.png)

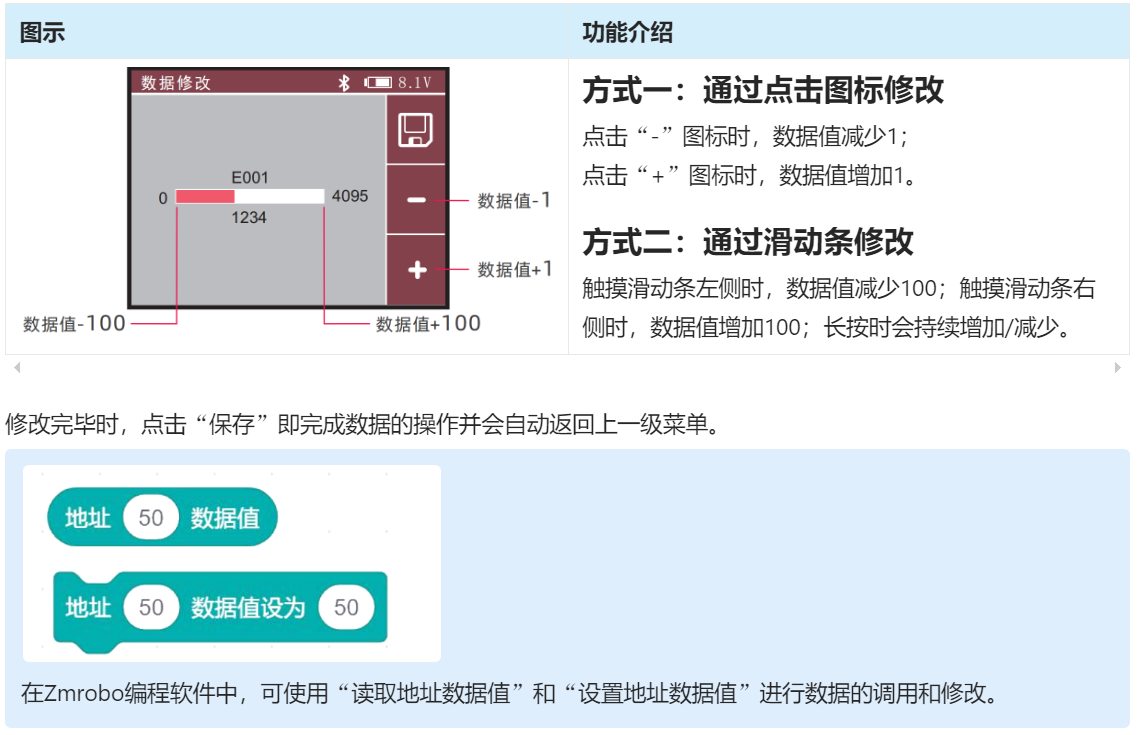

操作以E001为例，点击“E001”图标进入修改页面，有两种修改数据方式：

![](/media/202605/27f2a0ac3592492bb2c3aac7103ec5fa4845.png)

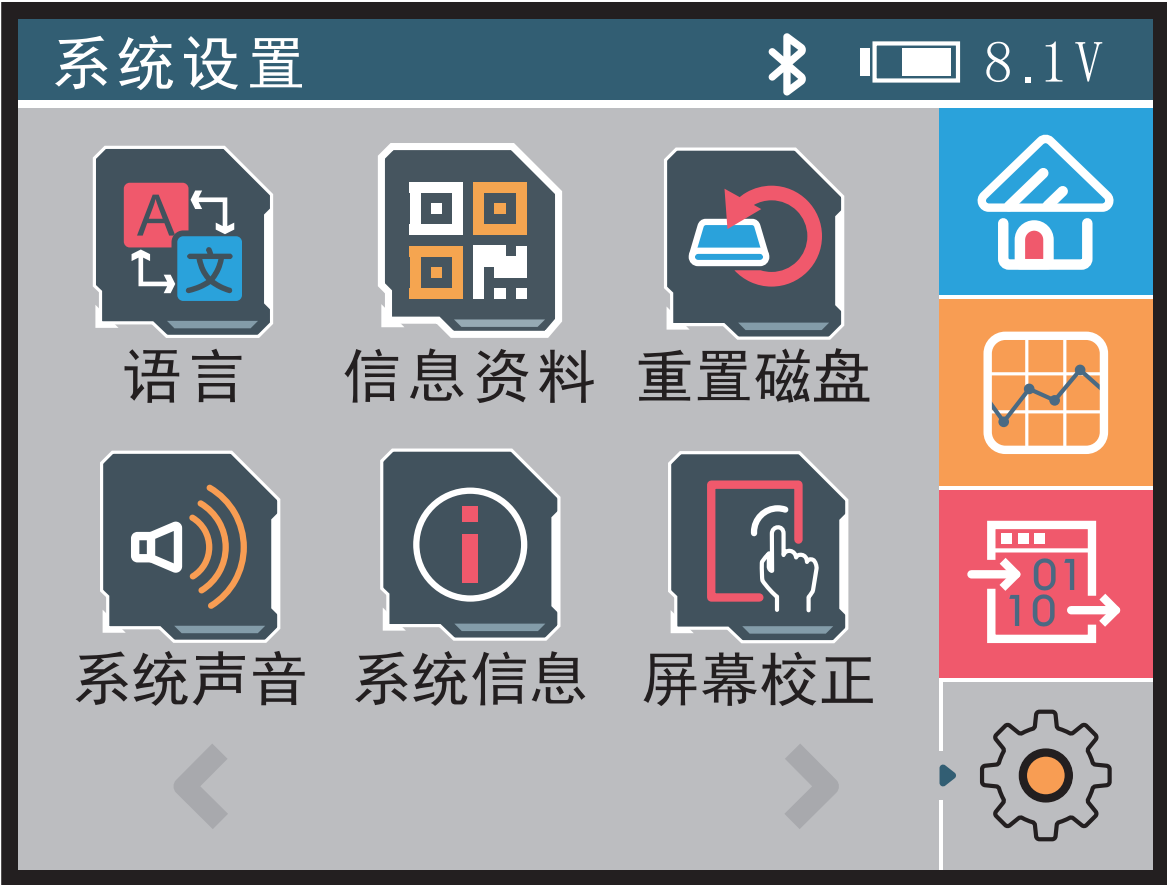

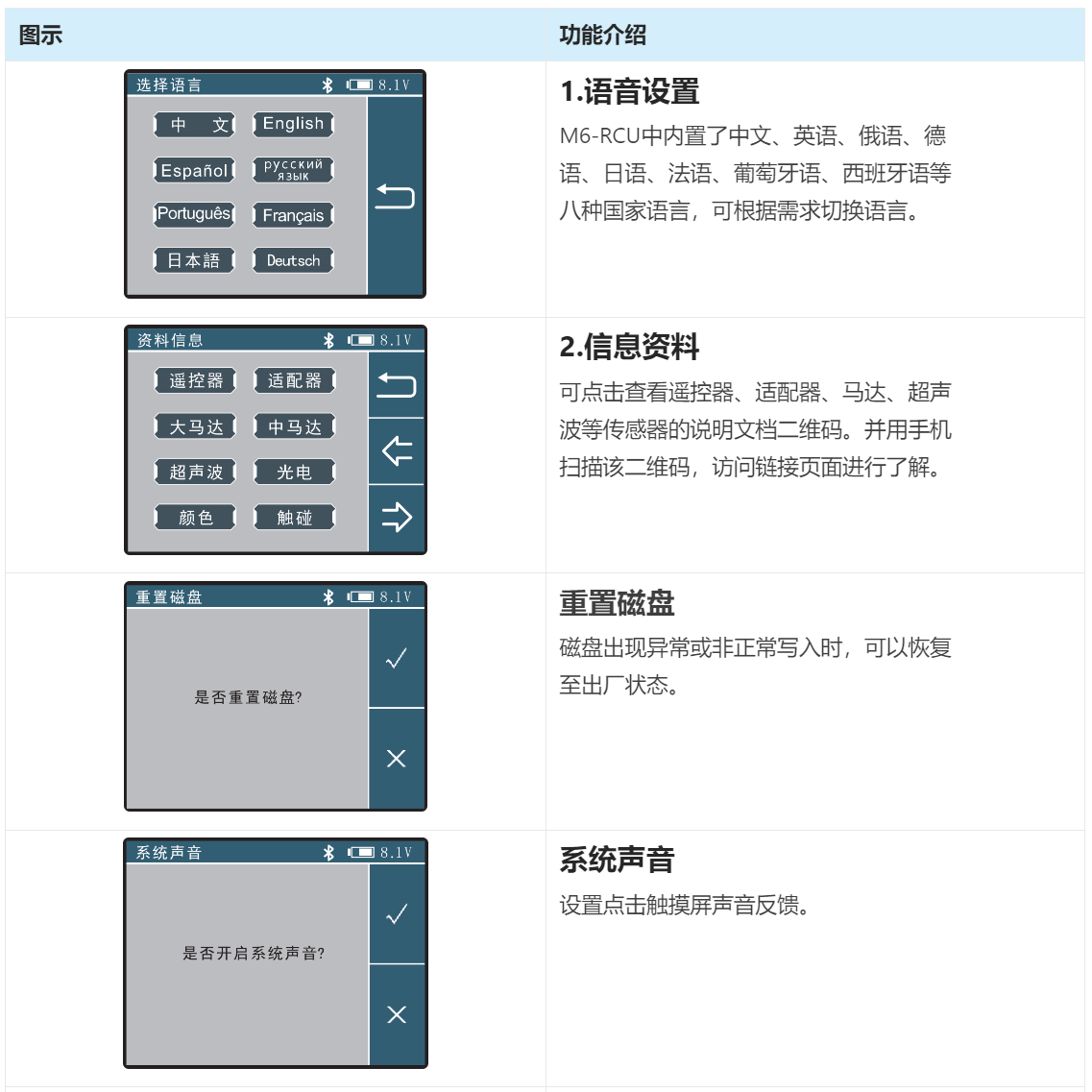

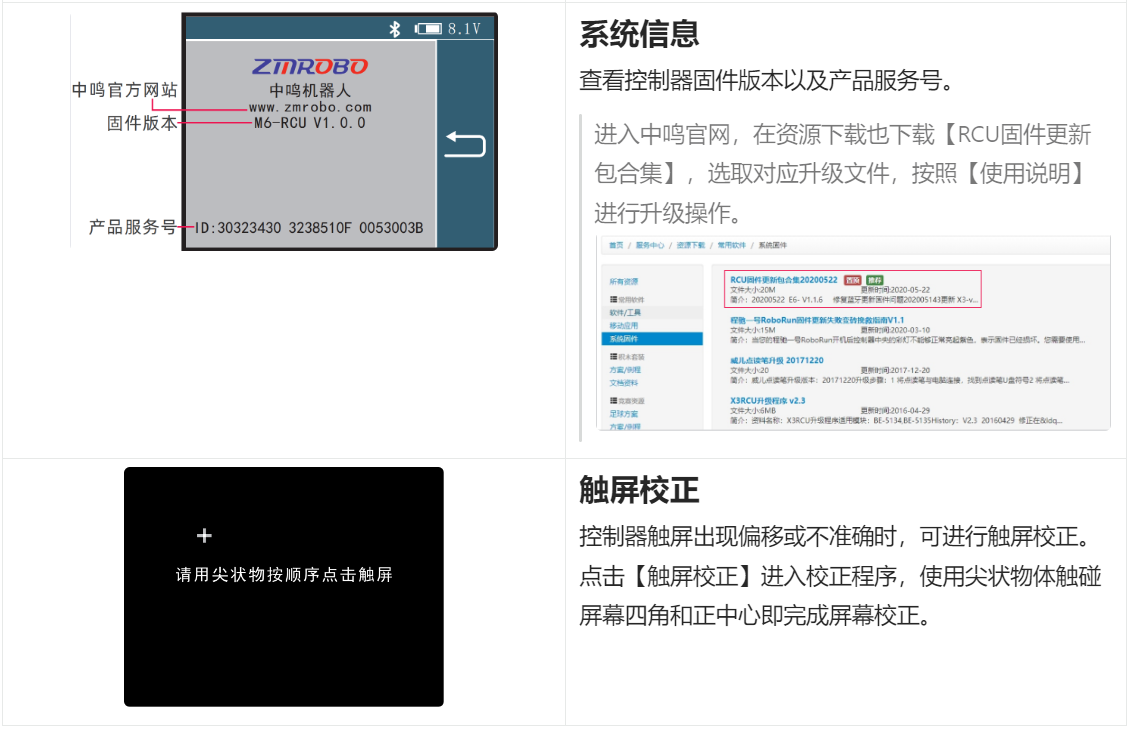

## 四、系统设置

![](/media/202605/8d68dc96b53840fc84ac2cb340a62b927418.png)

![](/media/202605/b4f7f9ca5756411d823c44ea571967f06142.png)

![](/media/202605/5491f915a778429cb4dc0b5853fcfc067609.png)
