22、图像显示

![=video](https://video.yahboom.top/c05488f3477171f0bffa4531958c0102/06b7b21639954c738e38a178ed20f33f-0ced08e32abe98717f80f2e37b353e9d-od-S00000001-200000.mp4)

## 例程实验效果简介

例程代码位于：【源码汇总 / 02.Basic / 15.Image.py】

我们用CanMV IDE打开例程代码，将K230用USB线连接到电脑上

本节教程需要准备一张PNG格式的图片

按照手册描述jpeg格式的图片也可以，但实际测试发现效果没有PNG格式的图片好，所以我们可以先把想要显示的图片转换为PNG

这里我已经准备好了一张图片，路径如下【/sdcard/resources/wp.png】

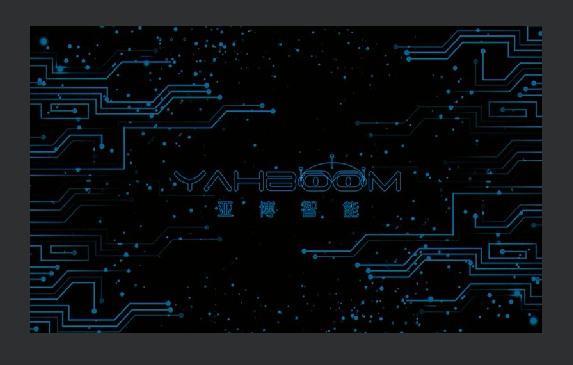

我们打开例程代码，点击左下角的运行按钮，可以看到屏幕上（和帧缓冲区里）会显示出我们准备好的图片

\*注：图片的尺寸不能超过Display显示设备的尺寸限制，如果使用配套屏幕，则分辨率要限制在 640x480

![image-20250110175315213](/media/202512/abe474d17ee545288de4fa4e32cdb1248748.png)

## 例程代码

> \*位深为8的PNG图像无法正常加载，IDE会报错：RuntimeError: given output image colortype or bitdepth not supported for color conversion
>
> 可以使用我们资料里提供的PNG位深转换器来转换图片的位深为24或32
>
> ![image-20250110212054976](https://www.yahboom.com/public/upload/upload-html/1746781028/2)

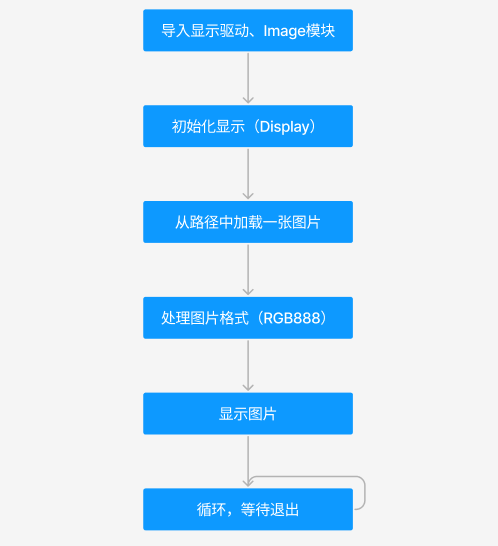

显示图片的流程：

![image-20250111120553759](/media/202512/ee4e4a617f81427885f96a4f8a34b5ef9795.png)

显示图像的代码如下：

本节例程需要用到Media的display和media模块，后续和多媒体相关的操作都需要引入这两个模块

除此之外还要引入image模块用于处理图片信息

from media.display import \*

from media.media import \*

import image,time

Display.init(Display.ST7701, width = 640, height = 480, osd\_num = 1, to\_ide = True)

\# 如果没有选配屏幕，则使用这一条初始化代码：

\# Display.init(Display.VIRT, width = 1920, height = 1080)

img\=image.Image("/sdcard/resources/wp.png", copy\_to\_fb\=True)

MediaManager.init()

\# 这里必须将png图片转换为rgb888或rgb565，否则无法显示

img = img.to\_rgb888()

Display.show\_image(img)

while True:

pass

## Image 模块

Image 类是机器视觉处理中的基础对象。此类支持从 Micropython GC、MMZ、系统堆、VB 区域等内存区域创建图像对象。此外，还可以通过引用外部内存直接创建图像（ALLOC\_REF）。未使用的图像对象会在垃圾回收时自动释放，也可以手动释放内存。

支持的图像格式如下：

*   BINARY
*   GRAYSCALE
*   RGB565
*   BAYER
*   YUV422
*   JPEG
*   PNG
*   ARGB8888（新增）
*   RGB888（新增）
*   RGBP888（新增）
*   YUV420（新增）

支持的内存分配区域：

*   **ALLOC\_MPGC**：Micropython 管理的内存
*   **ALLOC\_HEAP**：系统堆内存
*   **ALLOC\_MMZ**：多媒体内存
*   **ALLOC\_VB**：视频缓冲区
*   **ALLOC\_REF**：使用引用对象的内存，不分配新内存

### 构造函数

image.Image(path, alloc\=ALLOC\_MMZ, cache\=True, phyaddr\=0, virtaddr\=0, poolid\=0, data\=None)

从文件路径 `path` 创建图像对象，支持 BMP、PGM、PPM、JPG、JPEG 格式。

image.Image(w, h, format, alloc\=ALLOC\_MMZ, cache\=True, phyaddr\=0, virtaddr\=0, poolid\=0, data\=None)

创建指定大小和格式的图像对象。

*   **w**：图像宽度
*   **h**：图像高度
*   **format**：图像格式
*   **alloc**：内存分配方式（默认 ALLOC\_MMZ）
*   **cache**：是否启用内存缓存（默认启用）
*   **phyaddr**：物理内存地址，仅适用于 VB 区域
*   **virtaddr**：虚拟内存地址，仅适用于 VB 区域
*   **poolid**：VB 区域的池 ID，仅适用于 VB 区域
*   **data**：引用外部数据对象（可选）

示例：

\# 在 MMZ 区域创建 ARGB8888 格式的 640x480 图像

img = image.Image(640, 480, image.ARGB8888)

\# 在 VB 区域创建 YUV420 格式的 640x480 图像

img = image.Image(640, 480, image.YUV420, alloc\=image.ALLOC\_VB, phyaddr\=xxx, virtaddr\=xxx, poolid\=xxx)

\# 使用外部引用创建 RGB888 格式的 640x480 图像

img = image.Image(640, 480, image.RGB888, alloc\=image.ALLOC\_REF, data\=buffer\_obj)

手动释放图像内存：

del img

gc.collect()

更多关于Image模块的相关代码，可以参考嘉楠官方的API手册【[https://www.kendryte.com/k230\_canmv/main/zh/api/openmv/image.html](https://www.kendryte.com/k230_canmv/main/zh/api/openmv/image.html)】
